Нельзя отрицать важность автомобильной оптики. Благодаря фарам обеспечивается освещение дорожного покрытия в темное время суток, именно поэтому оптика во многом влияет на безопасность передвижения. Как правильно разобрать и отрегулировать фары Киа Церато 2007, какие нюансы при этом нужно учесть — подробнее об этом читайте ниже. Устройство оптики Демонтаж и разбор оптики Особенности регулировки оптики Видео «Как установить бегущие огни в Киа своими руками?»В Киа Церато могут использоваться не только фары ближнего и дальнего света, но и противотуманки.Вне зависимости от модификации авто и его года выпуска, устройство фары всегда будет одинаковым:Источник освещения, то есть лампочка. В зависимости от модели, в оптике могут использоваться лампы разных мощностей и типов. Поэтому если производится замена лампы ближнего света или дальнего, всегда нужно учитывать рекомендации производителя касательно использования того или иного типа устройств.Рефлектор. Этот элемент используется для сбора светового потока в один пучок и его дальнейшего направления в необходимое место на дороге.Рассеиватель. Этот компонент характеризуется достаточно сложным устройством, благодаря которому обеспечивается направление светового потока на необходимый участок. В отличие от рефлектора, рассеиватель также позволяет обеспечить нужно качество света.Фотогалерея «Идеи для тюнинга» 1. Черная блок фара Кии 2. Линзованная оптика на Кие 3. Диодные ангельские глазкиДемонтаж и разбор оптикиДля снятия и разборки фары сделайте следующее:Для начала с оптики следует убрать все лишнее, то есть источники освещения, заглушки, если имеются — блоки розжига. Также на корпусе фары есть три небольших болта, их поначалу можно не заметить — эти болты следует выкрутить.Далее, по контуру фонаря следует пройтись канцелярским или другим острым ножом, это позволит разрезать слой герметика. Также надо будет отсоединить защелки на корпусе. Используя обычный бытовой фен с отверткой с плоским лезвием, нужно отсоединить стекло от корпуса. Учтите, что прогревать корпус по периметру не нужно, поскольку из-за этого герметик опять слипнется, поэтому работать нужно по участкам — каждый участок по 5-10 см обрабатывается феном, затем отсоединяется стекло.Когда стекло будет демонтировано, вам нужно будет извлечь так называемую маску фонаря, она фиксируется при помощи небольших винтов, в общей сложности их может быть около 10-15 штук. После откручивания винтов стекло фары демонтируется.Теперь вы будете работать с устройством фонаря. Если вы планируете поменять проводку, отремонтировать или заменить линзу, то эти компоненты, как можно догадаться, следует демонтировать. Сначала снимается отражатель дальнего освещения, для этого его нужно демонтировать с шарниров и открутить регулировочный болт.Аналогичным образом осуществляется демонтаж линзы, для этого следует отсоединить фиксаторы и открутить болт регулировки угла наклона.Перед снятием электрокорректора от него следует отсоединить провод питания. Демонтаж элемента осуществляется после отключения фиксаторов, также нужно снять секцию поворотного света, она фиксируется при помощи двух болтов на рамке.Для демонтажа линзы нужно выкрутить три болта на корпусе отражательного компонента. Сам отражатель фиксируется на рамке.Последним этапом будет снятие проводки — чтобы сделать это, необходимо выкрутить два болта, которые фиксируют цоколь поворотной лампочки. Сделав это, колодка с проводами проворачивается, после чего демонтируется так называемая коса, для этого следует отсоединить три клипсы (автор видео — Эдуар Давыдов).https://www.youtube.com/embed/wrZk3_SW8MY?rel=0Особенности регулировки оптикиРегулировка фар Киа Сид или Церато осуществляется с помощью специального корректора:В первую очередь, нужно проверить состояние фонарей и убедиться в том, что давление в шинах соответствует норме, причем давление во всех колесах должно быть одинаковым. Кроме того, для правильно регулировки вам потребуется ровная поверхность, любые наклоны на ней должны отсутствовать. Более того, на этой ровной поверхности должен быть расположен забор либо стена, причем ее поверхность также должна быть ровной.После этого на заборе или стене следует отметить две точки, при этом расстояние между ними, а также от них до поверхности земли должно соответствовать расположению оптике в машине. Между точками следует нанести горизонтальную линию, а под ней, на расстоянии около 12 см, чертится еще одна. Под второй линией чертится еще одна, при этом все три отрезка должны быть нанесены параллельно.Выполнив это, транспортное средство следует отогнать от стены примерно на 13 метров. Именно на таком расстоянии регулировка будет наиболее эффективной.Когда водитель включит ближнее освещение, верхняя граница световых пятен должна быть расположена на второй линии. Если это так, то осветительный поток от фонарей не будет слепить других водителей. Если автомобиль оснащен противотуманной оптикой, то при включении верхняя граница светового пучка должна располагаться по нижней, третьей линии. Несмотря на заблуждение многих автолюбителей, противотуманки также могут слепить водителей, поэтому их регулировка тоже важна.Что касается точек пересечения горизонтальной, а также наклонной плоскостей осветительных пучков, то они должны быть расположены в определенных местах. Наиболее оптимальным вариантом будет, если они будут располагаться на расстоянии около 12 и 22 см соответственно от отметок, которые были нанесены на забор либо стену.Процедура регулировки производится до того момента, пока основные параметры не будут соответствовать нормированным, описанным выше. Отдельно нужно сказать о ксеноне. В результате того, что ксенон светит намного ярче, регулировка такой оптики — еще более ответственная и важная процедура. Неверно отрегулированный ксенон не только принесет неудобства другим автолюбителям, но и может стать причиной конфликта, поскольку далеко не всем автомобилистам нравится, когда их слепят.Болт для изменения угла наклона светового потокаВидео «Как установить бегущие огни в Киа своими руками?»Подробная инструкцию по установке бегущих огней в оптику Кии приведена на видео ниже (автор — канал Andrey -Tv).https://www.youtube.com/embed/Wm1aLrru0vg?rel=0

Читайте также:  Как узнать номер двигателя Киа Соренто 2011 года

В киа сид 2008 купе замена лампочек ближний свет

Содержание
  1. Патрон лампы для Kia Ceed 2007-2012 БУ состояние отличное
  2. Патрон лампы для Kia Ceed 2007-2012 новый
  3. Патрон лампы для Kia Ceed 2007-2012 с разбора состояние отличное
  4. Патрон лампы для Kia Ceed 2007-2012 б/у состояние отличное
  5. Патрон лампы для Kia Ceed 2007-2012 с разборки состояние отличное
  6. Замена лампы ближнего света
  7. Лампы Kia Ceed первого поколения
  8. Замена лампочек
  9. Меняем лампы в передней блок-фаре Kia Ceed 1 до и после рестайлинга
  10. Смена источника света в боковом указателе поворота
  11. Замена ламп в заднем фонаре
  12. Меняем лампочки в передних и задних противотуманках
  13. Замена ламп освещения салона Kia Ceed ED
  14. Правила работы с галогенными лампами
  15. Заключение
  16. Видео
  17. Какая лампа ближнего света подойдёт для Сида первого поколения?
  18. Какая лампа подойдёт для Cee’d’а второго поколения?
  19. Какая лампа подойдёт для Cee’d’а третьего поколения?
  20. Лучшие лампы H7 для Kia Cee’d
  21. Результаты тестов
  22. Philips LongLife EcoVision — долговечные лампы дальнего света на Сид
  23. Bosch Xenon Blue
  24. Какая лампа дальнего света подойдёт на Сид первого поколения?
  25. Лучшие лампы H1 на Kia Cee’d
  26. Philips Vision
  27. Ближний свет
  28. Дальний свет
  29. Лампы ПТФ
  30. Передние габаритные огни
  31. Сиид 1 ближний свет h7
  32. Почему не горят лампы
  33. Виды и маркировка ламп
  34. Какая лампа подойдет для CEED
  35. Замена лампочек габаритов и дальнего света
  36. Дополнительно про Kia

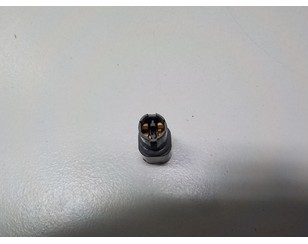

Патрон лампы для Kia Ceed 2007-2012 БУ состояние отличное

Номер: Hyundai-Kia 925301H700

Деталь на схеме

Описание товара: ПОДСВЕТКИ НОМЕРА 925301H700

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60524848

Страна производитель: Корея, Республика

Патрон лампы для Kia Ceed 2007-2012 новый

Номер: Hyundai-Kia 921611H000

Деталь на схеме

В наличии на складах: 1 в других городах

Артикул на складе:
1845895

В киа сид 2008 купе замена лампочек ближний свет

Патрон лампы для Kia Ceed 2007-2012 с разбора состояние отличное

Описание товара: ПОДСВЕТКИ НОМЕРА ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО 925301H700

Артикул на складе:
51941274

В киа сид 2008 купе замена лампочек ближний свет

Патрон лампы для Kia Ceed 2007-2012 б/у состояние отличное

Описание товара: ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО 921611H000

Артикул на складе:
51969657

В киа сид 2008 купе замена лампочек ближний свет

Артикул на складе:
51970858

В киа сид 2008 купе замена лампочек ближний свет

Патрон лампы для Kia Ceed 2007-2012 с разборки состояние отличное

Описание товара: ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО 925301H700

Артикул на складе:
52045515

В киа сид 2008 купе замена лампочек ближний свет

Описание товара: В ФАРУ ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО 92161-1H000

Артикул на складе:
84531556

В киа сид 2008 купе замена лампочек ближний свет

Описание товара: В ФАРУ ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО 921611H000

Артикул на складе:
84543642

В киа сид 2008 купе замена лампочек ближний свет

Описание товара: ПОДСВЕТКИ НОМЕРА ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО 925301H700 92530-1H700

Артикул на складе:
84641606

В киа сид 2008 купе замена лампочек ближний свет

Артикул на складе:
84641609

В киа сид 2008 купе замена лампочек ближний свет

Артикул на складе:
84645593

В киа сид 2008 купе замена лампочек ближний свет

Описание товара: В ФАРУ 921611H000 92161-1H000

Артикул на складе:
90116037

В киа сид 2008 купе замена лампочек ближний свет

Артикул на складе:
100239064

В киа сид 2008 купе замена лампочек ближний свет

Описание товара: В ФАРУ 921611H000 ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО

Артикул на складе:
51499598

Распространённая проблема с которой сталкиваются владельцы всех без исключения марок автомобилей — перегорание ламп накаливания в фарах ближнего, дальнего света и других световых приборах машины. Данная ситуация бывает связана с разными причинами.

Перепад напряжения, резкое изменение погодных условий и температуры воздуха, некачественный элемент или выработка ресурса — всё это может привести к тому что фары перестают нормально освещать дорогу и эксплуатация авто может быть затруднена.

Замена ламп Санта Фе, хотя требуется и не часто, является процедурой которую стоит уметь делать своими руками, так как лампа может перегореть неожиданно, и не всегда по близости будет автомастерская где помогут её заменить.

Здесь мы рассмотрим как заменить лампочки в фарах ближнего, дальнего света и передних указателях поворота Хендай Санта Фе второго поколения (2006-2012).

Надо сказать что подобным образом лампы меняются и на многих других автомобилях марок Киа и Хендай таких как Элантра, Соната, Солярис, Рио, Туссан, Соул, Спортейдж, Крета, Cerato, iX и так далее. Поэтому владельцы этих машин также могут найти наше руководство полезным.

В передних фарах Санта Фе 2 используются лампы следующих типов:

  • Ближний свет — H7L, D3S или H11B
  • Дальний свет — H7l
  • Указатели поворота — GE880 или 1157

Используйте для замены только лампы, рекомендованного производителем типа. Только в этом случае гарантируется их долгая и беспроблемная работа, а так же максимальный уровень безопасности для участников дорожного движения.

В киа сид 2008 купе замена лампочек ближний свет

Задняя часть передней фары Санта Фе 2, хорошо видны пластиковые кожухи которые защищают внутреннюю поверхность фары и ламп от попадания грязи и влаги

Замена лампы ближнего света

Чаще всего на Хендай Санта Фе перегорают лампы ближнего света, это связано с тем, что они используются гораздо интенсивнее других. Постоянное использование приводит к быстрой выработке ресурса нити, вследствие чего лампочка выходит из строя.

В принципе система управления внешним освещением на автомобилях этой марки работает достаточно стабильно, что положительно сказывается на ресурсе элементов. Кроме этого, использование качественных продуктов известных производителей (Philips, Osram и другие) может положительно повлиять на продолжительность интервалов между отказами.

В киа сид 2008 купе замена лампочек ближний свет

Лампа ближнего света H11B 12V55W

Чтобы заменить лампы в фарах ближнего света на Хендай Санта Фе 2, нам не потребуется специального инструмента и приспособлений. Единственное что нужно — хорошее освещение.

Дневного света в ясную погоду будет достаточно, но если работа проводится в гараже или тёмное время суток, следует запастись фонариком. Ставим авто на ровную поверхность, фиксируем в неподвижном положении стояночным тормозом, глушим двигатель и открываем капот.

Получить доступ к лампе можно сняв пластиковый чехол с обратной стороны фары. Для того чтобы это сделать, рукой аккуратно поворачиваем его на одну четверть оборота против часовой стрелки. Снимаем чехол. За ним находится пластиковая клемма которая подаёт напряжение к лампе, отсоединяем её и убираем сторону.

На лампе ближнего света она подключается сбоку. Доступ открыт. Чтобы снять лампу её также нужно повернуть в сторону. Нужно запомнить в каком положении она стояла, новый светоэлемент ставим точно также чтобы избежать изменения направленности светового потока.

Замена ламп дальнего света на Хендай требуется гораздо реже, их ресурс может составлять несколько лет. Однако, их выход из строя может оказаться неприятной неожиданностью, и будет не лишним научиться менять их своими руками без поездок в сервис и траты денег.

В фарах дальнего света на Санта Фе 2 используются довольно распространённые лампы c маркировкой H7l 12V мощностью 55W. Их можно купить практически в любом автомагазине, они не являются дефицитом.

При выборе ламп в ближний и дальний свет Хендай Санта Фе следует руководствоваться их характеристиками, указанными в документации на автомобиль, и выбирать изделия рекомендованных производителем компаний. Только в этом случае гарантируется их долгая, безопасная и безотказная работа

Чтобы заменить лампу дальнего света на Хендай Санта Фе 2, нужно проделать те же действия что и для ламп ближнего света: снять пластиковый кожух, который защищает внутреннюю поверхность фар от пыли, отсоединить клемму, которая на лампах дальнего света подключается сзади, и достать лампу.

Она крепится к своему посадочному месту специальной пружинной скобой. Чтобы её демонтировать, нужно надавить на край скобы и отвести в сторону. Когда скоба отодвинута, лампа дальнего света свободно вынимается из фары.

Новый светоэлемент ставим в обратном порядке, обращая внимание на положение в посадочном месте, оно должно быть правильным чтобы лампочка плотно сидела и была надёжно прижата скобой.

В киа сид 2008 купе замена лампочек ближний свет

Отключаем клемму подачи тока на лампу дальнего света

Лампа указателя поворота (поворотника) находится под третьим пластиковым чехлом ближе к внешней стороне автомобиля. Её замена ничем не отличается от двух предыдущих.

В процессе работ следите за тем чтобы пыль грязь и влага не попадали внутрь фар и плотно закрывайте кожухи. Нужно так же напомнить, что галогенные лампы не рекомендуется трогать голыми руками за цоколь.

Нельзя это делать из-за того, что даже от чисто вымытых рук на цоколе могут оставаться мелкие загрязнения, и в этих местах во время работы может возникать наибольший перепад температур, что приведёт к снижению ресурса и перегоранию.

После того как все необходимые работы сделаны обязательно протестируйте работу всех осветительных приборов автомобиля. При необходимости используйте корректор фар для установки такого направленности света, которая будет максимально освещать дорогу и при этом не мешать встречным водителям и другим участникам дорожного движения.

У нашому магазині Ви зможете з легкістю підібрати та купити лампочки ближнього світла для Kia Ceed, відомого як Кіа Сід, який був випущений з 2006 до 2019 рік в кузовах універсал, хетчбек з двигунами 1.0, 1.4, 1.6, 2.0 л. на паливі бензин, дизель.

Перед тим як замовити лампочка ближнього світла він потребує правильного підбору. У нас це можна зробити кількома способами:

  • Вказати рік випуску Вашого ceed та всі його параметри у формі вибору авто вгорі сторінки
  • Замовити підбір лампа ближнього світла за VIN кодом (номером кузова) через форму підбору або по телефону
  • Ввести артикул оригіналу від kia або його аналога у пошук вгорі сторінки

Для покупки достатньо ознайомитися з ціною, фотографіями, відгуками, умовами доставки та оплати, а потім розпочати оформлення замовлення. Зробити це можна так:

  • Натиснути кнопку “Купити” у потрібному товарі, а потім у кошику через кнопку “Замовлення підтверджую” оформити замовлення на сайті
  • Замовити зворотній дзвінок або зателефонувати нам і сказати, що Ви хочете замовити лампочка ближнього світла на кіа сід

Наші спеціалісти завжди з радістю допоможуть підібрати Вам будь-який товар, після чого оформимо Вам доставку в Київ, Білу Церкву, Харків, Одесу, Дніпро, Львів, Запоріжжя, Полтаву, Вінницю або будь-яке місто України у мінімальні терміни, адже майже всі запчастини є у нас зі складу, які ми закуповуємо оптом. Ми пересилаємо запчастини Новою Поштою або іншим перевізником на Ваш вибір.

Купуючи лампочки ближнього світла на kia ceed у нас Ви також завжди можете бути впевнені в їх якості, адже ми працюємо тільки з офіційними поставками та надаємо гарантію на весь асортимент товарів.

Своевременная замена световых элементов на Kia Ceed повышает безопасность движения. Лампа ближнего света Киа Сид 2010 должна меняться раньше, чем выйдет из строя. Это обусловлено тем, что колба лампочки со временем мутнеет, и уровень светового потока снижается.

При тусклом ближнем свете, а также моргании габаритов в момент включения указателей поворота, в первую очередь проверьте контакт «массы» и кузова.

В киа сид 2008 купе замена лампочек ближний свет

Лампы Kia Ceed первого поколения

Перед заменой световых элементов, следует подобрать запасные.

Далее представлены типы лампочек, которые используются на Kia Ceed 1 поколения.

В киа сид 2008 купе замена лампочек ближний свет

Дальний свет H1 55W/P14,5s

  • лампа ближнего света Киа Сид 2011 — H7 55W/PX26d;
  • дальний свет — H1 55W/P14,5s;
  • габаритные огни спереди — W5W/W2,1×9,5d (T10);
  • указатели поворотов в передней оптике — H21W/BAY9s и PY21W/BAU15s (FL) на обновленной версии.
  • поворотники сзади — P21W/BA15s (SW) и PY21W/BAU15s (FL) после рестайлинга;
  • задние стоповые/габаритные огни — P21/5W/BAY15d;
  • фонарь заднего хода — P21W/BA15s (SW) и W16W/W2,1×9,5d (FL HB) после обновления.

В киа сид 2008 купе замена лампочек ближний свет

Передние противотуманки HB4 51W

Передние и задние ПТФ:

  • передние противотуманки — HB4 51W (55W)/P22d и H27W/2 (FL) на рейстайлинговой модели;
  • сзади — P21W/BA15s;

Другие внешние источники света:

  • освещение государственного номера — C5W/SV8,5-8 (36 мм) HB и SW, W5W/W2,1×9,5d (T10) ProCEED;
  • WY5W/W2,1×9,5d – поворотники на крыльях.

В киа сид 2008 купе замена лампочек ближний свет

Салонное освещение SV8,5-8 (31 мм)

  • штурманское освещение — 10W/W2,1×9,5d (T10);
  • салонное освещение, подсветка зеркала, багажного пространства — C5W/SV8,5-8 (31 мм);
  • вещевого ящика — C5W/SV8,5-8 (36 мм);
  • подсветка пепельницы — T5 (FL).

Материалы об обслуживании и ремонте Kia Ceed 1 поколения в этой рубрике.

Замена лампочек

Замена световых устройств на Kia Ceed I выполняется после отсоединения минусовой клеммы от АКБ.

Рассмотрим, как поменять лампы Киа Сид первого поколения своими руками.

Меняем лампы в передней блок-фаре Kia Ceed 1 до и после рестайлинга

В киа сид 2008 купе замена лампочек ближний свет

Операции по смене будут представлены на примере левой блок-фары. Для правой все идентично.

На тыльной части оптики размещена маркировка используемых лампочек.

Для смены световых источников удобнее демонтировать блок-фару. Для этого на Kia Ceed 1 поколения, в том числе обновленной модели:

  • Ключом на десять выкручиваются три болта крепления фары – два сверху и один сбоку.
  • Оптика отводится от кузова с учетом длины питающих проводов.
  • Отключаются колодки питания световых устройств и электрического корректора.
  • Фара полностью извлекается.

В киа сид 2008 купе замена лампочек ближний свет

Порядок замены ламп ближнего, дальнего света, указателей поворотов и габаритов Киа Сид 2011 года идентичен рестайлинговой версии Kia Ceed, и выглядит следующим образом:

  • Провернув в левую сторону защитный пластиковый кожух, снять его с тыльной стороны оптики.
  • Вытащить питающую колодку с лампочки ближнего света.
  • Отжать пружинный фиксатор.
  • Извлечь из посадочного гнезда источник ближнего света.
  • Установить запасной элемент H7 55W, и прижать пружинным фиксатором.
  • Вытаскивается патрон габаритного огня из технологического отверстия.
  • Из патрона извлекается лампочка, после чего устанавливается новая W5W, и патрон монтируется на место.

В киа сид 2008 купе замена лампочек ближний свет

Для смены источника дальнего освещения производятся действия пункта 1 на расположенном рядом технологическом отверстии. В качестве замены используется запасной элемент H1 55W.

  • Демонтируется патрон указателя поворота, провернув по направлению против часовой стрелки.
  • Лампочка утапливается в патрон и поворачивается в левую сторону, после чего вытаскивается.
  • На заключительном этапе производятся операции по монтажу блок-фары, в порядке обратном снятию.

В киа сид 2008 купе замена лампочек ближний свет

Смена источника света в боковом указателе поворота

Для извлечения фонаря поворотника из крыла необходимо отжать пластиковый фиксатор.

Для этого плафон смешается в сторону направления движения. Далее вытаскивается патрон проворотом  против часовой стрелки. Лампа указателя поворота извлекается из контактной части патрона Киа Сид ED. Устанавливается новый элемент типа WY5W.

В киа сид 2008 купе замена лампочек ближний свет

Обзор универсала Kia Ceed ED в этом тексте.

Замена ламп в заднем фонаре

Лампочки в задней блок-фаре до рестайлинговой версии Киа Сид ЕД (1 поколения) меняются следующим образом:

  • Открывается багажник.
  • С тыльной стороны заднего фонаря демонтируется кожух технологического отверстия, предварительно провернув фиксатор.
  • Далее извлекается патрон светового источника, который требует замены. Для этого необходимо повернуть его против часовой стрелки.
  • Лампочка утапливается в контактную часть, и крутится в левую сторону. После чего вытаскивается.
  • Вставляется новый источник света.

В киа сид 2008 купе замена лампочек ближний свет

На обновленных моделях Киа Сид I для смены лампочек в заднем фонаре предварительно потребуется выполнить его демонтаж, соблюдая следующий порядок действий:

  • После открытия багажника, следует провернуть фиксатор кожуха технологического отверстия задней блок-фары, и демонтировать его.
  • Отсоединить питающие колодки.
  • Открутить крепежные гайки фонаря в количестве четырех штук.
  • Вытащить блок-фару из посадочного отверстия.

В киа сид 2008 купе замена лампочек ближний свет

На смену вышедших из строя источников света монтируются:

  • P21/5W / BAY15d – габаритные/стоповые огни;
  • P21W – указатели поворотов и задний ход.

Меняем лампочки в передних и задних противотуманках

Лампа в передней ПТФ Kia Ceed 2010 меняется следующим образом:

  • Отжимается фиксатор, и отключается питающая колодка источника света ПТФ.
  • Цоколь проворачивается в левую сторону, после чего вынимается.
  • Вытаскивается лампочка, и устанавливается новая – HB4 51W для до рестайлинговой версии и HB4 51W на обновленных моделях Kia Ceed I.

В киа сид 2008 купе замена лампочек ближний свет

Для замены светового устройства в задней ПТФ Киа Сид 2011 необходимо извлечь патрон посредством проворачивания в левую сторону.

Далее лампочка утапливается в контактную часть и крутится против часовой стрелки, после чего вытаскивается. Остается установить новый элемент типа P21W, выполняя операции обратно демонтажу.

Замена ламп освещения салона Kia Ceed ED

Все источники света в салоне Киа Сид ЕД 2011 меняются примерно одинаково.

В киа сид 2008 купе замена лампочек ближний свет

Для смены индивидуальной подсветки водительского и пассажирского пространства выполняются следующие мероприятия:

  • Демонтируется стекло с фонаря, поддев отверткой. Оно удерживается пластиковыми фиксаторами.
  • Извлекается отражатель и световое устройство.
  • В контактную часть цоколя для освещения салона Kia Ceed 2010 устанавливается запасная часть, и монтируются оставшиеся детали.

Правила работы с галогенными лампами

В киа сид 2008 купе замена лампочек ближний свет

Галогенная лампа ближнего света Киа Сид 2010 требует соблюдения мер предосторожности при замене.

Ни в коем случае не допускается браться за кварцевую колбу голыми руками. Операции необходимо выполнять с применением сухой салфетки или ткани. Наличие жирных пятен на стекле галогенной лампочки приводит к ее быстрой поломке. Колба может деформироваться или выгореть в месте соприкосновения с рукой.

Заключение

Для замены ламп на Киа Сид 1 поколения не требуется большого количества инструментов.

При этом необходимо правильно подбирать источники света для Kia Ceed ED до и после обновления. А также соблюдать меры предосторожности.

Видео

Выбираем оптимальные лампы ближнего и дальнего света на Kia Cee’d всех поколений.

Недорогие, яркие или долговечные — только качественные лампочки проверенных временем от надёжных производителей.
Берегите себя, ставьте лампы с прозрачной историей, за которыми стоят опытные инженеры и годы испытаний.

Если у вас нет предпочтений по брендам, тогда решите, что важнее: более яркий свет или длительная служба.

Какая лампа ближнего света подойдёт для Сида первого поколения?

Подходящие годы выпуска автомобиля: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

На заводе устанавливают лампы 55 H7:

  • 55 — это мощность света в ваттах,
  • H7 — тип цоколя,
  • оригинальный артикул — 18647-55007L.

Про лампочки дальнего света читайте ниже.

Какая лампа подойдёт для Cee’d’а второго поколения?

Подходящие годы выпуска автомобиля: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

На заводе устанавливают такие же лампы 55 H7.

Внимание, у вторых Сидов могут быть комбинации с газоразрядной лампой («ксеноном»):

  • ближний-ксенон + Н7 дальний;
  • Н7 ближний + Н7 дальний + Н7 для поворотов;
  • Н7 ближний + Н7 дальний.

Какая лампа подойдёт для Cee’d’а третьего поколения?

Подходящие годы выпуска автомобиля: 2018, 2019, 2020.

На Киа Сид 3 на заводе устанавливают такие же лампы 55 H7. Обратите внимание, в качестве опции доступны светодиодные лампы.

Лучшие лампы H7 для Kia Cee’d

Особенности, заявленные производителем:

  • до 130 % более яркий белый свет,
  • увеличивают зону освещения перед автомобилем на 45 м,
  • высококачественное кварцевое стекло,
  • запатентованная технология мощного светового потока.

Созданы для идеальной видимости и гарантируют непревзойденное качество.

Технические характеристики:
— световой поток — 1500 ± 15% лм,
— цветовая температура — 3500 К,
— срок службы — 450 часов.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

  • очень хорошее освещение дороги,
  • небольшой срок службы,
  • относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Узнать цены и наличие.

Philips LongLife EcoVision — долговечные лампы дальнего света на Сид

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление обеспечивает более мощный свет,
  • предохраняют фары от вредного ультрафиолетового излучения.

Технические характеристики:

— технология — галогеновая,
— световой поток — 1500 ± 10% лм,
— срок службы — 1500 часов.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Bosch Xenon Blue

  • до 50% больше света,
  • бело-голубой оттенок.

Страна производства — Германия, Венгрия.

Что нам больше всего нравится: яркий бело-голубой свет, и это же Бош!

Какая лампа дальнего света подойдёт на Сид первого поколения?

На заводе устанавливают лампы ближнего света H1:

  • H1 — тип цоколя лампы,
  • оригинальный артикул — 18647-55009L.

Лучшие лампы H1 на Kia Cee’d

  • до 120% больше света,
  • чрезвычайно белый свет.

Страна производства — Венгрия.

Что нам больше всего нравится: яркий белый свет, и это же Бош!

Philips Vision

  • видимость на 30% лучше по сравнению со стандартными лампами,
  • сделаны из высококачественного кварцевого стекла,
  • высокий уровень водонепроницаемости,
  • предохраняют фары от ультрафиолетового излучения.

Безопасность и уверенность на дороге.

Технические характеристики:
— световой поток — 1690 +5% -7% лм,
— мощность — 55 Вт,
— срок службы — 400 часов.

Страна производства — Германия.

Что нам больше всего нравится: больше света, чем у штатных ламп.

Технические характеристики:

— технология — галогеновая,
— световой поток — 1550 ± 15% лм,
— срок службы — 1500 часов.

Ближний свет

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампы головного света в цоколе h7 от бренда Aozoom с двухлетней гарантией – самые яркие..

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампы головного света RAM8 PRO (p16) в цоколе h7. Демонстрация работы внизу описания.Я..

В киа сид 2008 купе замена лампочек ближний свет

Диоды Н7 размером как галогеновая лампа. Отличное решение для случаев, когда свободного места в фаре..

В киа сид 2008 купе замена лампочек ближний свет

В комплект входят два блока DAXEN Slim и две ксеноновые лампы h7 с цветовыми температурами 4300К, 50..

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампы модели S1 – Популярная бюджетная модель с ровной светотеневой границей.

Реальн..

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампы M4 в цоколе h7 для ближнего, дальнего, противотуманного света с фокусировкой чётк..

Дальний свет

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампы серии P20 в цоколе h1 – компактные лампы в металлическом корпусе с пассивным охла..

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампочки головного света в цоколе h1 от бренда Aozoom с двухлетней гарантией.

Харак..

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампы головного света RAM8 PRO (p16) в цоколе h1.
Самые яркие светодиодные лампы. Гла..

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампы h1 серии M4 для ближнего, дальнего, противотуманного света. Улучшенная версия св..

В киа сид 2008 купе замена лампочек ближний свет

Серия светодиодных ламп S1 CSP в цоколе h1.
Реальная яркость: 1150Лм/лампа.Цветовая температура: 55..

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампы s2 h1 на основе COB матрицы. Отлично подойдут для установки в линзы или на место..

Лампы ПТФ

В киа сид 2008 купе замена лампочек ближний свет

Надежная серия светодиодных ламп M4.
Компактный размер ламп позволяет установить их в самые труднод..

В киа сид 2008 купе замена лампочек ближний свет

Серия светодиодных ламп S1 CSP в цоколе h27.
Реальная яркость: 1150Лм/лампа.Цветовая температура: 5..

Комплект ксенона DAXEN постоянного тока DC.
В комплект входят:
Два блока розжига Daxen типа DC.
Д..

Передние габаритные огни

В киа сид 2008 купе замена лампочек ближний свет

Лампочка переднего габаритного огня T10 (W5W) 12-24В LED 4014 со встроенной обманкой.
Цоколь лампы:..

В киа сид 2008 купе замена лампочек ближний свет

Светодиодные лампочки T10 (W5W) Narva. Используются в качестве лампа габаритного света, подсветка са..

В киа сид 2008 купе замена лампочек ближний свет

При включении загораются синим цветом и плавно переходят в белый(в белом остаются). Используются дл..

В киа сид 2008 купе замена лампочек ближний свет

Таблица ламп Kia Ceed ED (Киа Сиид ЕД) первого поколения

  • Лампа ближнего света – цоколь h7;
  • Лампа дальнего света – цоколь h1;
  • Лампа противотуманной фары (ПТФ) – цоколь h27;
  • Лампочки передних габаритов – лампа w5w, он же цоколь T10.

Сиид 1 ближний свет h7

Краткое резюме: линзы нет, для LED/ксенона переходники не нужны, бортовой лояльный.

Так как автомобиль оборудован рефлекторной оптикой, главный критерий к лампам ближнего света – фокусировка стг. Комплекты ксенона h7 границу не фокусируют, в отличие от LED ламп на матрицах типа CSP. Таким образом, в качестве ламп ближнего отлично подойдут модели LED ламп M4, Q5, Atom Pro Fan, Ram8, Aozoom и т.д. Разница между перечисленными моделями на Киа Сиид 1 – яркость, гарантийный срок и цена соответственно.

Концерн КИА выпустил на автомобильный рынок уже третье поколение хэтчбеков Сид. Новые рестайлинговые модели отличаются более высоким качеством сборки электронных узлов.

Обладатели KIA Ceed 2010 и Ceed JD уже оценили плюсы и минусы своих авто. Если к внешнему виду и внутренней отделке никто претензий не предъявлял, то с оптикой владельцев ждали не очень приятные сюрпризы: лампы KIA Ceed как ДХО, так и дальнего света в штатной комплектации имели недолгий срок службы, который не соответствовал заявленному производителем.

  • Почему не горят лампы
  • Виды и маркировка ламп
  • Какая лампа подойдет для CEED
  • Процесс замены

Почему не горят лампы

Для хэтчбека первого и второго поколения характерны следующие причины, из-за которых не работает головное освещение:

  • Быстрый выход из строя лампочки. Необходима штатная замена элемента.
  • Неисправность патрона. Электропроводка лампы часто перегорает или теряет заземление.
  • Неисправность в реле или переключателе приборов. Необходимо прозвонить электроцепь.
  • Конденсат в блоке фонаря. Трещины в вентиляционных крышках, забитые отверстия прохода воздуха считаются первой причиной перегоревших лампочек на Сид JD.

В киа сид 2008 купе замена лампочек ближний свет

Фонари имеют штатные модели мощностью в 55 Ватт с цоколем H7. Их устанавливают в автомобилях обоих поколений, исключением могут быть рестайлинговые комплектации, где установлены ксеноны.

При выборе рекомендуется обращать внимание на яркость – не менее 1000 Л для ДХО – и на цветовую температуру светового элемента – от 2700 К.

Виды и маркировка ламп

Завод-изготовитель устанавливает следующую штатную оптику:

  • Дальний свет – галоген, цоколь Н1, мощность 55 Вт.
  • Ближний свет – цоколь Н7, мощность 55 Вт.
  • Передний габарит – W5W/5 Вт.
  • Указатель поворотов передний, задний – PY21W/21 Вт.
  • Поворотник боковой – WY5W/5 Вт.

В киа сид 2008 купе замена лампочек ближний свет

Производитель рекомендует следующие модели ламп для замены штатной оптики:

  • Philips X-treme Vision. Оригинальная комплектация поставляется с заводов в Польше. ADAC оценила лампочки и отметила недорогую цену комплекта, высокие параметры освещенности, дальность освещения до 75 метров. Цветовая температура от 3000 К дает ровный белый свет. Из недостатков – невысокий срок эксплуатации – 2 000 часов.
  • bosch Xenon Blue. Модель демонстрирует ровное бело-голубое освещение, аналогичное ксеноновой оптике. Рекомендуется устанавливать для дальних огней.
  • Лампы Osram с версией +130 % к яркости – Night Breaker Laser. Дальность светового пучка достигает 150 метров. Отличительная черта – лазерная гравировка на колбе, что позволит выбрать только оригинальную модель. Лампа имеет высокий срок эксплуатации при средней стоимости комплекта.

Второе поколение KIA Сид комплектуется размерными лампами для дальних и ближних фонарей в одном варианте цоколя Н7. Для комплектации КИА Ceed JD начиная с 2012 г. изготовителем предусмотрены следующие модели:

  • Ближний свет – галоген, цоколь Н7, мощность 55 Вт, ксенон D1S/35 Вт.
  • Дальний свет – галоген, цоколь Н7/55Вт.
  • Боковая подсветка – Н7/55Вт.
  • Габариты и ДХО – P21/5W, вариант светодиоды, мощность 21/5 Вт.
  • ПТФ – Н8/35Вт.
  • Стоп-сигналы – P21/5W/21/5 Вт.

Какая лампа подойдет для CEED

Стандартно лампа ближнего света Киа Сид меняется на модель, предусмотренную каталогом завода. Не рекомендуется устанавливать мощные модели с высокой дальностью луча. Для ближнего и дальнего фонарей подходят:

  • Bosch Gigalight;
  • Philips Vision;
  • Osram Cool Blue Intense.

Заменить отработанную оптику можно в СТО. Способ подойдет тем водителям, которые не ориентируются в типе цоколя и не знают, какие модели рекомендуются для конкретной комплектации.

Самостоятельная замена потребует 15 минут времени и сноровки: штатное расположение оптики в KIA Сид закрыто либо бачком с омывателем, либо аккумуляторной батареей. Потребуется:

  • комплект лампы H7;
  • ветошь;
  • чистые безворсовые салфетки;
  • набор отверток стандартный.

Чтобы поменять лампочку в левой фаре, потребуется демонтировать АКБ, предварительно сняв клеммы. Доступ к правой блок-фаре перекрывает омыватель, необходимо открутить кронштейны (ключ на 10):

  • Повернуть защитную крышку фары на 90°.
  • Вытащить колодку с проводами.
  • Отжать два усика фиксатора.
  • Снять отработанный элемент с пазов.
  • Вставить новую лампу в обратном порядке.

Нельзя дотрагиваться до колбы руками: микроскопические пятна жира останутся на стекле, это в дальнейшем приведет к неравномерному нагреву колбы и появлению пятен. Рекомендуется воспользоваться салфеткой.

Замена лампочек габаритов и дальнего света

В обоих поколениях КИА CEED лампы для габаритов одинаковы: без цоколя, W5WII, мощностью в 5 Ватт. Можно заводскую оптику заменить на светодиодную, например W5W (T10) CREE-3. При установке диодов необходимо учитывать длину оптики.

В киа сид 2008 купе замена лампочек ближний свет

Передние габариты находятся в блоке с огнями дальнего освещения. При замене одного элемента рекомендуется проверить и их корректную работу:

  • В подкапотном пространстве найти и открутить крышку блока фар.
  • Выжать разъем с проводами, отодвинуть в сторону.
  • Отжать усики фиксатора, повернув лампу против часовой стрелки.
  • Установка нового расходника проводится в обратной последовательности.

Габаритные огни расположены в этом же блоке за лампой дальнего света. При демонтаже удобно вынимать элемент отверткой.

После замены необходима коррекция освещения, чтобы лампы освещали дорожное полотно в равных пропорциях.

Рассмотрены автомобили Kia Ceed (ED) 1 поколения — 2006, 2007, 2008, 2009, 2010, 2011, 2012. Двигатели объемом 1.4, 1.6, 2.0 литра. Рестайлинг, дорестайлинг. Бензин, дизель. Хетчбэк, универал. Так же вы узнаете где находятся предохранители, в особенности предохранитель бензонасоса (топливный насос), предохранители прикуривателя, сигнала, печки (отопитель), омывателя, стоп-сигнала, ближнего света, габаритов, ходовых огней, освещения салона, магнитолы, парктроника, противотуманных фар, вентилятора, кондиционера и.т.д.

Предохранитель прикуривателя расположен под номером F13/15A — Блок предохранителей в салоне

Предохранитель прикуривателя (розетка) расположен под номером F23/15A — Блок предохранителей в салоне

Предохранитель задней розетки расположен под номером F29/15A — Блок предохранителей в салоне

Блок предохранителей в салоне.

Расположение реле в салоне.

Блок предохранителей и реле в моторном отсеке.

Расположение реле под капотом автомобиля с дизельным двигателем.

Где находится блок предохранителей и реле.

Большинство предохранителей установлены в блоке, который расположен в салоне, в левом торце панели приборов.

В киа сид 2008 купе замена лампочек ближний свет

на внутренней стороне крышки нанесена схема расположения и обозначения предохранителей.

схема расположения предохранителей в блоке (дорестайлинг).

В киа сид 2008 купе замена лампочек ближний свет

Схема расположения предохранителей в блоке (рестайлинг).

В киа сид 2008 купе замена лампочек ближний свет

В киа сид 2008 купе замена лампочек ближний свет

1 (функциональный блок) — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения:

2 (блок реле ICM) — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM.

Блок реле ICM в развернутом виде.

В киа сид 2008 купе замена лампочек ближний свет

Реле R1 Реле блокировки двери Реле R2 Реле разблокировки двери Реле R3 Реле задних противотуманных фар Реле R4 Реле звукового сигнала сигнализации РелеR5 Реле обогрева лобового стекла Реле R6 Реле датчика дождя Реле R7 Реле блокировки, Built-in-ICM

Расположение монтажного блока.

В киа сид 2008 купе замена лампочек ближний свет

Для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.

На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле, там же расположен пинцет для извлечения плавких предохранителей.

схема расположения предохранителей и реле моторный отсек (дорестайлинг).

В киа сид 2008 купе замена лампочек ближний свет

Схема расположения предохранителей и реле моторный отсек (рестайлинг).

В киа сид 2008 купе замена лампочек ближний свет

В киа сид 2008 купе замена лампочек ближний свет

1 — реле 2 конденсора; 2 — реле 1 конденсора; 3 — реле стартера; 4 — реле топливного насоса; 5 — реле системы кондиционирования воздуха; б — реле ближнего света фар; 7 — реле звукового сигнала; 8 — реле дальнего света фар; 9 — реле противотуманных фар; 10 реле стеклоочистителя; 11 — главное реле; 12 — реле обогревателя топливного фильтра; 13 — реле №3 обогревателя PTC; 14 — реле №2 обогревателя PTC; 15 — реле №1 обогревателя PTC; 16 — реле свечей накаливания

Лампы Киа Сид имеют свойства перегорать и с этим сталкивался, наверное, каждый владелец. Особенно в холодное время года при перепадах температур или после дождя многие обнаруживают что одна фара перестает светить. Чаще всего это происходит с ближним светом, но может случиться и с дальним, указателями поворотов, стоп-сигналами и так далее.

Причем происходит это неожиданно, и хорошо если в городе, где можно поездить с противотуманками, ДХО и вообще нет проблем заехать в автомагазин и купить нужную лампочку. Если дело происходит на трассе, за пару сотен километров от населенного пункта, ночью или в условиях плохой видимости и возможности быстро сделать замену нет, езда может стать опасной как для водителя и пассажиров авто так и для других участников дорожного движения.

В киа сид 2008 купе замена лампочек ближний свет

В новом поколении Киа Сид производитель официально допускает использование светодиодных ламп. Ну посмотрите на него, как же тут без LED?

В составе своей светотехники Киа Сид может иметь несколько видов ламп:

  • Накаливания;
  • галогенные;
  • светодиодные;
  • ксеноновые.

Перегорание ламп чаще всего происходит из-за выработки ресурса. Особенно это касается галогенок, которые устанавливаются в большинство комплектаций Сида, то же самое касается и обычных ламп накаливания. Светящимся элементом и них является нить, которая имеет свойство выгорать со временем.

Чаще всего перестают светить лампы ближнего света, так как ими приходится пользоваться постоянно. Реже страдает дальний свет, задние фонари и все остальное. Перегорание галогенок происходит обычно в момент включения, когда на остывшую выгоревшую нить подается ток, именно поэтому так часто встречается ситуация когда вечером фары светили, а утром заводишь автомобиль и обнаруживаешь что светит только одна.

Другая причина — вибрации при движении, из-за которых нить так же может оборваться раньше времени. Поэтому на авто, которые ездят по ровным дорогам в умеренном климате, лампы с нитью накаливания служат дольше.

Попадание грязи на колбу галогенной лампы также может спровоцировать выход ее из строя или существенно уменьшить ресурс. Так как стеклянная колба во времени работы нагревается до высокой температуры, попадание различных веществ на ее поверхность может спровоцировать еще более сильный нагрев этих областей, из-за этого элемент может перегореть.

На продолжительность работы лампочек влияет и состояние бортовой электросети автомобиля поэтому, если перегорания случаются часто и в разных местах, нужно делать диагностику электрики, возможно, она поможет решить проблему.

Ксеноновые и светодиодные лампы, в силу своей конструкции, имеют более длинный срок службы поэтому, при правильной установке и отсутствии неисправностей в сети, должны работать без замены гораздо дольше.

Оцените статью
Киянова.ру
Добавить комментарий
