Установка камеры заднего вида на автомобиль киа рио 3 хэтчбек

Установка омывателя камеры заднего вида в Москве

Установка омывателя камеры заднего вида осуществляется по адресу: г.Москва, Можайское шоссе, дом 25с5 компания DAYSTAR.

Запись осуществляется по телефону установочного центра +7 (495)740-61-65 или +7 (495)740-69-89.

Установка омывателя камеры заднего вида на Джип/Кроссовер/Паркетник стоимость составляет – 3000 рублей.

Установка омывателя камеры заднего вида на Седан стоиость составляет – 4000 рублей.

Установка омывателя камеры переднего вида стоимость составляет – 3000 рублей.

Омыватель штатной камеры незаменимая вещь для водителя, во-первых, это безопасность, при одном движении включения омывателя заднего хода, камера всегда будет чистой. Во-вторых, это комфортно, Вы забудете, что такое протирать камеру пальцем или тряпочками перед поездкой.

Установить омыватель можно в нашем сертифицированном установочном центре.

Мы устанавливаем омыватели на такие марки авто как: Toyota, Lexus, Renault, Nissan, Mitsubishi, Lada.

Если в Вашем автомобиле есть штатная камера заднего вида, мы подберем и установим Вам омыватель переднего или заднего вида.

Пример установки омывателя задней камеры: Toyota Prado (2017-2021) круговой обзор.

Пример установки омывателя задней камеры: Lexus RX (2015-2021)

Пример установки омывателя задней камеры: Toyota RAV-4 (2019-2021+) , Toyota RAV-4 (2019-2021+) , еще Toyota RAV-4 (2019-2021)

Пример установки омывателя задней камеры: Toyota Highlander U50

Пример установки омывателя задней камеры: Nissan X-Trail T32 (2014-2021)

Сегодня 19.07.2022. Пробег 64016 км.

Пробег на сегодня

Переходник в плафон и камера

Проводку тянул по водительской стороне сверху. Снимал резинки и протягивал под обивкой крыши. Дальше в заднюю дверь через резинку со жгутом проводов. В двери уже питание подключил к проводу заднего хода.Чтобы камеру саму поставить снимал фонари и накладку между ними.

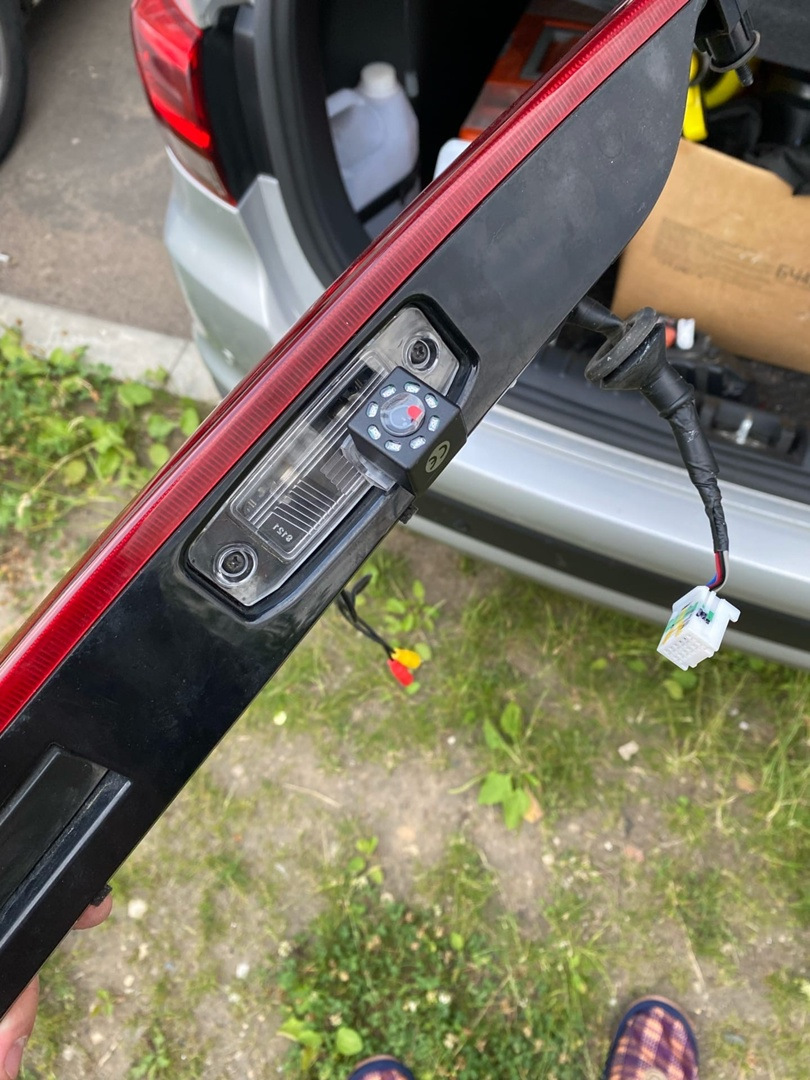

Вот она с уже поставленной камерой

В месте где лампочка надо просверлить отверстие, чтобы проводку камеры пропустить. Проводку провел через резиновую прокладку со жгутом. Для снятия/сборки только на 10 головку надо и лопатку для снятия пластика, чтобы крышку пластиковую снять у двери багажника.

Вот жгут в крышке, через который провода камеры проводил.

А это итоговый результат

На всё потратил часа 3 времени. По стоимости около 700 рублей с учётом самостоятельного монтажа. В сервисе попросили 3500 руб. за работу.

Спасибо за внимание и удачи на дорогах!

Цена вопроса: 700 ₽
Пробег: 64 016 км

То, что получилось в результате:

Процесс установки по шагам описан в прилагаемой цветной инструкции. Но есть несколько «сюрпризов», которые будут описаны ниже.

Детали консоли подогнаны ОЧЕНЬ плотно.

Инструмент для работы: обернутая изолентой тонкая отвертка.

У меня верхняя часть отделилась от нижней, но это не правильно. Тащить нужно обе вместе. Очень сильно. Защелки очень тугие!

Вот виновница торжества:

С подключенными проводами: Родной антенный провод очень короткий, Можно только немного его вытащить, но лучше подключать в предпоследнюю очередь.

«сюрприз» №1: почему-то не сделали переходничек на данный разъем (видео с камеры заднего вида). Пришлось наращивать проводами.

Использую свой «тюльпанчик» для подключения видео входу задней камеры.

Туда запрятана GPS антенна, там, что-то типа полочки. Ловит отлично, даже там. Кабель радио антенны пока рядом.

«Сюрприз» №2. Направляющие для магнитолы. На оригинальной они четко входят в соответствующие углубления в корпусе. На новой тоже, но вот в чем вопрос: если на оригинальной декоративная панель на магнитоле ставится и защелкивается сверху, то на новой магнитоле эта панель привернута к корпусу изнутри. Поэтому вставить и закрутить на оригинальные винты точно не получится. Но это еще полбеды.

Отгибаю аккуратно и пробую вставить.

Это что получилось пока понял, что поцарапал наклейку.

Пробую вставить, не забывая кнопку аварийку. Но магнитола до конца не вставляется. Остается миллиметров пять, на глаз ощущение, что магнитола своим корпусом упирается в эти металлические направляющие. Долго бился, но в результате убрал их совсем. На защелках держится тоже очень плотно.

Защелкивание защелок. -)

Пластик похож на оригинальный. Прошел первое ТО, вопросов не было.

Андроид бокс и USB разъемы в перчаточном ящике. (На передней панели USB не работает, не смотря на настройки в WinCE).

ТВ конечно интересная фишка, но в машине весьма сомнительная (какой-то один канал поймал в ручном режиме), поэтому антенна была убрана в ящик.

Вид на глаз

Стало ясно, что без слесарных работ уже не обойтись. Но, поскольку вложены хорошие деньги и камера пришла с московской разборки без возможности возврата, отступать было некуда и я приступил к поиску информации. После анализа собранного и предварительной подготовки приступил к работам 8 марта (жена простила, так как все для нее

Так выглядит крышка 69200H0000 после разборки
Место под камеру уже отштамповано, что неудивительно — никто не будет держать два разных штампа для такой детали.

Эскиз с размерами
Размеры снял с тыльной стороны камеры, но поскольку она вставляется под углом, пришлось чуток допилить позже размер 16 до 20.

Разметка отверстия
Снизу распечатка крышки 69200H0010 для ориентира.

Выпиливание с припуском
Поскольку пилил “дремелем” отрезным кругом, не хотелось чтобы металл отпустило и краска вспучилась. Дал припуск 2мм по кругу.

Подгонка в ноль
Подгонял банальным надфилем с контролем по штангенциркулю.

Камера на своем месте
Камера имеет подпружиненные защелки и четко фиксируется в отверстии. Теперь приступаем ко второму этапу: превращению катафота 92409H0000 в 92409H0010, то есть пилим и его:

Разметка
Размечал с установленной камерой. Сложная оказалась 3D подгонка. Картинка мало помогла, в итогу чуток прошиб верхний размер, но не критично.

Готовый вырез
Торец выреза покрыл черной базой и лаком поверх, так как шло преломление света и над камерой наблюдалась светлая полоска.
Далее обработал края отверстия антикором (дал мне мой ученик, занимающийся покраской авто). Жидкость по консистенции и цвету как жидкий кефир, названия не знаю — но обещали что голый металл “запечатает” надежно. Далее сутки выдержки и нанесение черной базы и лака. Еще сутки и все собираем:

Фиксируется пластиковой скобой
Дополнительно по периметру положил прокладочный герметик. Прокладка на камере хорошо “поюзанная”, а лишние приключения не нужны от слова совсем.

Вид до окончательной сборки

Вид после окончательной сборки
Может где и не попал в оригинал пару миллиметров, но это не заметно. Если кто-нибудь решится на подобную работу — надеюсь мой пост ему поможет.

Движение задним ходом на любом транспортном средстве создает большое количество трудностей. Упростить задачу может камера заднего вида Киа Рио, которая включается в несколько комплектаций. Время от времени возникает проблема, связанная с неправильной работой подобного устройства. Провести демонтаж и ремонт прибора можно своими руками при наличии относительно небольшого набора инструментов.

Особенности оригинальной камеры

Штатная камера на седане и хэтчбеке Рио 4 обладает свойствами, которые упрощают движение задним ходом. Камера заднего вида на Киа Рио отличается следующими качествами:

• Устройство дает более полный визуальный контроль в сравнении с бюджетными моделями.
• В некоторых комплектациях устанавливается камера, способная отображать видео в разрешении высокой четкости. При этом качество картинки не теряется при плохом освещении.
• Выводимое изображение оснащается парковочной разметкой. Она упрощает маневрирование задних ходом в замкнутых и тесных городских условиях.
• При оснащении камеры применяется широкоугольный объектив. Защита обеспечивается при применении ударостойкого корпуса, который защищен от агрессивного воздействия окружающей среды.
• Некоторые модели могут работать в инфракрасном диапазоне, который выбирается в ночное время. Некоторые веб-камеры передают информацию на сервер, где она может храниться в течение длительного периода.

Оригинальная камера может быть установлена своими руками на модели X-Лайн. При этом стоимость используемого оборудования относительно невысокая.

Что выбрать для замены

Если оригинальная камера заднего вида Kia Rio X-Line стоит дорого, то можно выбрать другую модель.

Чаще всего обращают внимание на китайские варианты исполнения, т. к. они обходятся намного дешевле.

При выборе камеры в китайском интернет-магазине, например в aliexpress, нужно учитывать нижеприведенные моменты:

• Не всегда заявленные характеристики соответствуют действительным. Поэтому следует подробно изучать отзывы покупателей.
• Эксплуатационный срок из-за применения низкокачественных материалов при производстве снижается. Этот момент также определяет уменьшение стоимости изделия.
• Применяются низкокачественные элементы, за счет которых снижается качество получаемого изображения.
• Степень защиты от воздействия окружающей среды низкая. Неизвестные производители не соблюдают стандарты при производстве камеры. При обильном попадании влаги и пыли может пострадать внутренняя часть устройства, после чего его придется заменить.

При установке камеры на автомобиле без соответствующей опции следует предусмотреть необходимость размещения дисплея, на котором будет отображаться изображение.

Как установить и подключить

Самостоятельная установка камеры вида Киа Рио не создает трудности. Для проведения работы требуются изолента, отвертки, нож, клипсы и ключи. Монтаж видеокамеры можно разделить на несколько основных этапов:

• Проводится снятие обшивки, после чего нужно вытащить плафон. Крепление панелей проводится при помощи винтов и пистонов. Для повышения надежности используются фиксаторы, на которые достаточно немного нажать.
• Установить устройство можно вместо плафона, который предназначен для освещения номера. Это место подходит больше всего, т. к. обеспечивается требуемый обзор и защита от воздействия окружающей среды.
• Если устанавливаем устройство в автомобиле, который поставлялся без камеры, приходится прокладывать кабель через весь салон к торпеде. В большинстве случаев кабель прокладывается по полу под отделочным материалом или под пластиковой защитой порога, но в некоторых случаях крепится на крыше.
• После укладки провода проводится подключение устройства к фонарю заднего хода, а также к головному устройству. Подобная схема определяет то, что система будет включаться исключительно при движении задним ходом.
• На момент подключения в ГУ тюльпан соединяется с гнездом CCD IN.
• Штекер, расположенный в задней части, состоит из массы, габаритного огня, штекера заднего хода противотуманных фар. Рекомендуется использовать при соединении специальную клипсу-коннектор.
• При отсутствии штатного монитора следует провести установку внешнего, к которому будет подключаться устройство для записи видео. Часто он размещается над зеркалом.
• После завершения процедуры следует проверить работу системы. Для этого включается задняя передача. В некоторых случаях приходится проводить корректировку положения камеры, т. к. даже незначительное смещение становится причиной, по которой пользоваться системой некомфортно.

Если вблизи устройства расположен болт, то следует пустить на него массу. Поставить оригинальное устройство на штатное место достаточно просто, но в некоторых случаях приходится изменять его форму и размеры.

Возможные неисправности и их устранение

Некоторые версии автомобиля поставляются со встроенной камерой заднего вида. Возможные неисправности системы, которая позволяет безопасно маневрировать задним ходом, заключаются в нижеприведенных моментах:

• Повреждение проводки.
• Появление окиси на различных контактах.
• Механическое повреждение корпуса.
• Неисправность самого устройства.

Некоторые неполадки можно устранить самостоятельно. Случай, связанный с повреждением проводки, имеет следующие особенности:

• Сложнее всего найти место разрыва. Не всегда повреждение кабеля можно определить визуально, для прозвонки цепи требуется мультиметр.
• После определения места разрыва нужно провести замену всего кабеля, для экономии участок обрезается и оба конца соединяются, качественно изолируются.

Для определения состояния устройства нужно провести его демонтаж. При этом отметим следующие моменты:

• Механические повреждения указывают на то, что влага могла попасть внутрь. Слишком высокая влажность становится причиной появления коррозии на контактах.
• Контакты подключения находятся внутри и снаружи устройства. С восстановлением наружных проблем не возникает, получить доступ к внутренним сложно, т. к. не все модели камер разборные.

При повреждении камеры приходится проводить ее полную замену. Прежде чем покупать новую, рекомендуется провести зачистку всех доступных контактов, т. к. проблема часто заключается в появлении коррозии.

Разобрались с подключением родной камеры?

Ага, только качество не много ухудшилось

Так как правильно сделать? Можно просто в разрыв понижающий dc-dc на 6 В? Качество ухудшилось от того что новый экран лучше или помехи какие-то?

У меня камера уже от прошлого владельца переделанная стояла

Она как то не много размыто стала показывать, в принципе все видно, но четкости не хватает

Провода от переходника подключай к фишке с с проводами где такое же название плюс, масса и реверс. Лучше купить пины и вставить в фишку. Тюльпан вставляй в тюльпан из магнитолы.

Я тюльпаны соединил вместе и back и back камера стала работать но изображение так себе, а те 2 провода на фото видно что выходят из понижающего стабилизатора, с черным понятно это -, а 12вольт куда цеплять на + вкл магнитолы?, а не много ли +

Эти провода плюс и масса. Их нужно подключить к питанию от мафона

Дак если камера сейчас работает и я на нее еще один плюс подам ей писец не придет?

Скинь фотку фишки из мафона, чтобы название проводов было видно

Через этот стаб понижается напряжение до 6в

В личку скинул схемки

Да у так было подключено, но я хочу штатную проводку задействовать, которая стоит с завода

Подключил через штатную проводку камеру от teyes изображение стало немного не четкое, что можно придумать Back и Back соединил между собой, а 12v и gnd не трогал

Сообщение от maximus1411

могу ли я просто взять и подключить эту магнитолу

я так и сделал, но просто воткнуть в разьем мало, пользовался информацией вот здесь

Используем вот такую схему. Еще нам понадобится провод, и доп пины для разьема.

Первое с чего начать это разъём USB.
В комфорте он подключем в основном разъёме. В данной магнитоле он отдельно.
Берём правый разъём и вынимаем нужные нам провода 3,4,5,6! Белый, черный, желтый и серый с оранжевым. Нам их нужно подключить в соседний маленький разъём, по данной схеме.

Второе из необходимого это микрофон, я просто запаралелил вход и выход микрофона на блоке глонасс. Просто соеденяем два желтых провода в разъёме и вставляем обратно, работает и магнитола и глонасс. По другому пока решить этот вопрос не смог. Отключать микрофон от глонасса не хочется, безопасность всё-таки! Мне кажется дело в прошивке магнитолы и она не подаёт сигнал блоку глонас что бы тот включил микрофон. Блок глонасс находится над бардачком.

Третье что потребуется, это избавиться от этой надписи.

Сильно умная магнитола

Магнитола не знает что двигатель заведен и постоянно предупреждает о том что АКБ может разрядится если вы не заведёте машину!
А не знает потому, что не хватает одного провода от блока предохранителей. Типа второе положение ключа в режиме включённого зажигания. Тут я решил не особо заморачиваться и подключил к соседнему проводу, который называется АСС. Это первое положение ключа, режим аксессуаров. Впринципе нам этого хватит. Пусть в первом положении ключа сразу думает что заведена!
Это левый разъём, вставляем доп пин в 33 контакт и подключаемся к желтому проводу 22 контакта.
Кстати без этого провода не будет работать камера!

Четвёртое это камера. Подключать будем обычную китайскую камеру. Если кто то надумает ставить оригинал то там чуть по другому.
В левом разъёме находим 25 контакт, это сигнал заднего хода, можно подать с заднего фонаря (как сделал я, используя проводку камеры).
Далее переходим к правому разъему.
Тут 7 и 21 контакты это сигнал камеры. 7 контакт это плюс, 21 минус.
А в багажнике подключаем питание камеры к лампе заднего хода.
Все подключаем и должно заработать!

Пятое. Регулировка громкости в зависимости от скорости! С левого разьма вытаскиваем 18 контакт(розовый провод) и вставляем его в правый разъём 38 контакт.

Шестое. Автоматическое затемнение подсветки.
Тут надо будет найти блок SLM, находится он слева от магнитолы. Вот такой разъём, 11 контакт и протягиваем провод до магнитолы, левый разъём 30 контакт.

Что бы работало видео на ходу.
Левый разъём, контакт 28, необходимо замкнуть на массу.

микрофон с потолка на вашей новой машине заработает сразу и по блютузу громкая связь.
питание радиоантенны надо переподключать, жпс антенну при необходимости купить, ни и камеру
