Снятие электро монтажного блока в моторном отсеке киа спортейдж 3 дизель

Работу проводим при выходе из строя предохранителей и реле.

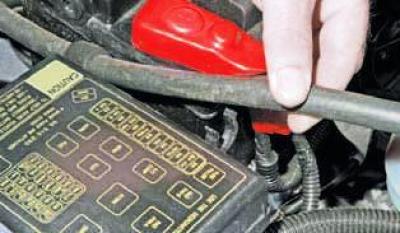

При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

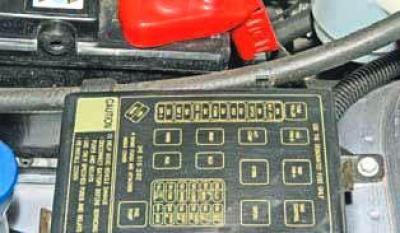

На крышке монтажного блока в моторном отсеке нанесена схема расположения предохранителей и реле и указано их назначение.

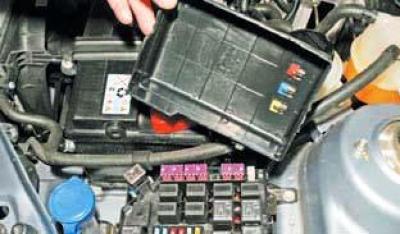

Отжав две пружинные защелки, снимаем крышку монтажного блока.

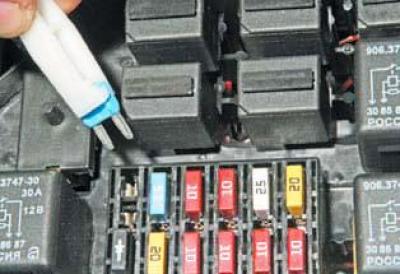

Пинцетом извлекаем предохранитель.

Неисправный предохранитель определяем по перегоревшей перемычке.

Заменяем перегоревший предохранитель новым.

Реле малого размера вынимаем из блока с помощью пинцета.

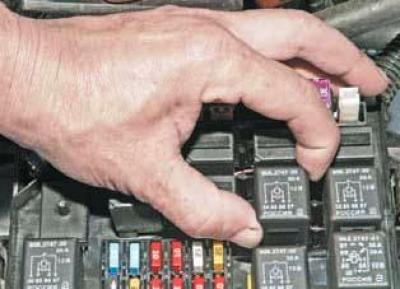

Реле большого размера вынимаем из блока рукой.

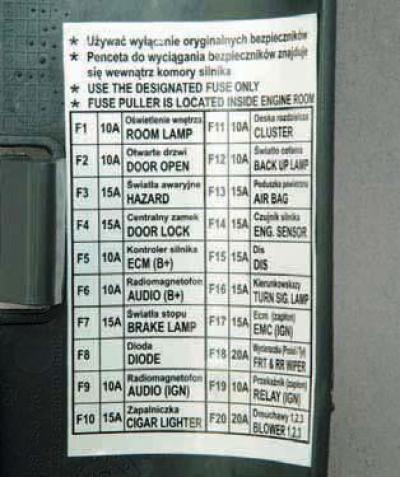

На обратной стороне крышки нанесена схема расположения предохранителей и указано их назначение.

С помощью пинцета из монтажного блока в моторном отсеке можно заменить перегоревший предохранитель новым.

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности.

Разрешается использовать только стандарт ные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

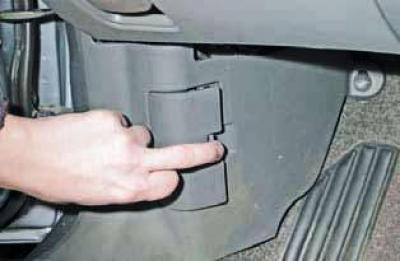

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, отжав фиксатор в направлении, указанном стрелкой.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор.

4. . и откройте его крышку.

Рис. 10.3 . Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар

5. Прежде чем заменить перегоревшие предохранитель, реле или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2, а также на рис. 10.3 цепи, которые защищает данный предохранитель, реле или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Зацепите пинцетом, находящимся в монтажном блоке, предохранитель.

7. . и извлеките его из контактного разъема.

8. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя можно использовать запасной предохранитель того же номинала (и цвета).

9. При необходимости замены извлеките реле, покачивая его из стороны в сторону.

10. Плавкие вставки заменяются аналогично реле.

11. Для замены дополнительных реле снимите реле с держателя, потянув реле в сторону от монтажного блока.

12. . и отсоедините от реле колодку жгута проводов, отжав фиксатор колодки.

Снятие монтажного блока предохранителей , расположенного в салоне, проводите в следующем порядке.

4. Отверните две гайки крепления.

5. . и снимите блок предохранителей в сборе с кронштейном и блоком ETWIS.

6. Отожмите отверткой фиксаторы.

7. . и отсоедините монтажный блок от кронштейна.

8. Запомните или запишите расположение проводов, чтобы при установке подсоединить их на прежние места, и отсоедините провода от монтажного блока предохранителей.

9. Установите детали в порядке, обратном снятию.

Для снятия монтажного блока дополнительных реле , расположенного в салоне, выполните следующие операции.

4. Отверните гайку крепления.

5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.

6. Установите детали в порядке, обратном снятию.

Снятие монтажного блока реле и предохранителей , расположенного в моторном отсеке, проводите в следующем порядке.

2. Нажмите на фиксатор.

3. . и снимите крышку монтажного блока.

4. Отверните гайку крепления.

5. . и снимите провод со шпильки.

6. Отожмите фиксатор и выведите монтажный блок из кронштейна.

7. Выверните болт крепления.

8. . и отсоедините от монтажного блока колодку жгута проводов.

9. Аналогично отсоедините остальные колодки.

10. Отожмите отверткой фиксатор и отсоедините от монтажного блока малые колодки жгута проводов.

11. Отведите жгуты проводов в сторону.

12. . и, отжав фиксаторы, снимите кронштейн монтажного блока реле и предохранителей.

Для снятия монтажного блока дополнительных реле, расположенного в салоне, выполните следующие операции.

5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.

Снятие монтажного блока реле и предохранителей, расположенного в моторном отсеке, проводите в следующем порядке.

5. Прежде чем заменить перегоревшие предохранитель, реле или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2, а также на рис. 10.3 цепи, которые защищает данный предохранитель, реле или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

8. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя можно использовать запасной предохранитель того же номинала (и цвета).

11. Для замены дополнительных реле снимите реле с держателя, потянув реле в сторону от монтажного блока.

Как заменить предохранительный элемент Киа Рио в салоне?

Блок предохранителей в салоне расположен слева от рулевой колонки, в непосредственной близости от водителя. Здесь вы можете найти 10 устройств на 10 ампер и 10 на 16 ампер.

Небольшие устройства на 10А каждое отвечают за работу системы электробезопасности подушек безопасности, подсветки внутренних зеркал, габаритных огней, торпедного освещения, обогрева и электрических зеркал.

Схема расположения расположена на задней стороне крышки отсека предохранителей в салоне. Чтобы заменить какой-либо из предохранителей, расположенных в салоне, вам не нужно использовать какие-либо инструменты, только небольшой пинцет, а на руки лучше надеть тонкие перчатки.

Прежде чем менять деталь, нужно найти ее на схеме. Замена происходит в следующей последовательности:

• габаритные огни и фары выключены;
• зажигание автомобиля выключено;
• теперь вы можете получить доступ к панели безопасности. Крышка блока слева от руля легко открывается рукой;
• сравнивается положение детали на схеме и в самом блоке. Требуемый предохранитель был найден. При осмотре сразу будут видны пригоревшие элементы, которые еще не дали о себе знать. Их также можно заменить;

• обожженная часть удаляется пинцетом. В заготовку вставляется новый. Нажимать не нужно, элемент легко входит в паз до щелчка.

После замены крышки необходимо закрыть и проверить работоспособность системы, элемент которой был изменен.

Цепи, защищаемые предохранителями, расположенные в салоне KIA RIO с 2011 года выпуска

Реле подогревателя зоны щетки стеклоочистителя

Розетка для аксессуаров

Аудиосистема, блок VSM, блок управления системой электронного ключа

Сигнальная лампа отключения передней подушки безопасности

Блок управления системой безопасности SRS

Переключатель аварийной сигнализации

Стеклоочиститель и омыватель заднего стекла

Реле заднего противотуманного света

Реле передних противотуманных фар

Реле автоматического выключения света

Реле стоп-сигнала, блок управления электронным ключом

Комбинация приборов, блок VSM

Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, партроник

Переключатель фонарей заднего хода

Блок управления двигателем, блок управления системой электрического ключа

Левая оптическая группа

Дневные ходовые огни

Реле аварийной сигнализации

Электронный ключевой замок

Кнопка запуска и остановки двигателя

Датчик скорости автомобиля, переключатель режимов АКПП

Катушки зажигания, конденсатор

Дневные ходовые огни, регулировка угла наклона фар, блок управления кондиционером, фары,

реле стеклоподъемника (без VSM), блок управления VSM, блок управления системой электрического ключа с блоком управления VSM.

Стеклоочиститель, переключатель на рулевой колонке

Реле блока управления замком двери (с блоком управления BCM), управления замком двери водителя (без блока управления BCM)

Закрытие окон с электроприводом

Передние сиденья с подогревом

Освещение салона, освещение багажника, кондиционер

Фонарь задний левый, подсветка номерного знака, левая оптическая группа, освещение панели приборов

Фонарь задний правый, правая оптическая группа, освещение панели приборов

Выключатель питания, переключатель режимов АКПП

Блок фары правый, панель приборов

Блок управления стеклоподъемником, выключатель заднего левого стеклоподъемника

Блок управления стеклоподъемником, выключатель правого заднего стеклоподъемника

Наружные зеркала с подогревом

ДЕТАЛИ: Схема зажигания вентилятора охлаждения карбюратора ВАЗ 2107

Предохранители Рио 3 (2011, 2012, 2013, 2014, 2015, 2021, 2017)

В Киа Рио 3 предохранители расположены в двух местах: блоки в моторном отсеке и в салоне автомобиля. Доступ к устройству в кабине можно получить, сняв пластиковую крышку с нижней части передней панели, обращенной к сиденью водителя. В блоках предохранителей установлены предохранители разного цвета. Понять, какие перемычки и где ставить, и узнать их номинальные токи поможет схема предохранителей, она находится внутри крышки. Цвета указывают силу тока, на которую рассчитан элемент:

• 10А — красный
• 15А — синий
• 20А — желтый
• 25А — серый

Условные обозначения и номинальные токи предохранителей Киа Рио 3 расположены в салоне под приборной панелью

Никогда не используйте предохранитель другого номинала, чем тот, который требуется, и не замыкайте контакты, если они отсутствуют. Это может привести к нестабильной работе электрических устройств, их выходу из строя или возгоранию. При снятии предохранителя не рекомендуется использовать неожиданные металлические предметы (отвертки и т.д.), Чтобы не замкнуть контакты, что может привести к выходу из строя элементов электрической схемы. При отсутствии элемента требуемой оценки можно временно использовать его, вынув из розетки, отвечающей за менее критичный функционал автомобиля, например, прикуриватель или мультимедийную систему.

Маркировка предохранителей в моторном отсеке Rio 3 и номинальные токи

В блоке, расположенном в подкапотном пространстве, также есть силовые предохранители и реле Киа Рио 3, эти элементы отвечают за участки цепи с наибольшей нагрузкой. Для замены предохранителя блока питания необходимо отвернуть две гайки его крепления гаечным ключом на 8, после чего снять его. Реле на Rio снимают, вытаскивая их из розетки, покачивая из стороны в сторону.

Замена предохранителей

Последовательность действий при замене защитных элементов на панели приборов Киа рио 2012, 2013:

1. Поверните ключ зажигания и выключите электрическую систему.
2. Откройте крышку блока предохранителей.
3. Устраняем предполагаемую неисправность элемента. Для этого воспользуемся специальным съемником, который находится на блоке предохранителей в моторном отсеке.
4. Проверяем предохранительные устройства, и если факт перегорания подтверждается, вставляем на его место новое. На 2012, 2013 автомобили Kia rio должны быть только соответствующего рейтинга, более того, они должны быть надежно закреплены.

Киа рио 2012, 2013 модели оснащены предохранителями с памятью. Эти устройства помогают предотвратить разрядку аккумулятора, если автомобиль не используется в течение длительного времени. Перед тем, как оставить машину на длительной стоянке, после выключения двигателя, выключения фар, задних фонарей откройте панель и удалите защитный элемент из памяти. Также на панели есть предохранитель прикуривателя, на котором есть маркировка сигареты.

Если электроприборы в автомобиле не работают, а предохранители на панели исправны, необходимо проверить их в моторном отсеке.

Последовательность действий при замене элементов в подкапотном пространстве:

1. Поверните ключ зажигания и выключите все оборудование.
2. Нажимая на защелку, снимите блочную крышу, вытащив ее.
3. Проверим удаленное устройство. При истощении вставляем новую соответствующего обозначения, надежно фиксируя в хомутах. Здесь также используется специальный экстрактор.

Не устанавливайте элементы безопасности в другой тип Kia rio 2012, 2013. Сильноточные предохранители часто приводят к повреждению автомобиля и возгоранию.

При этом категорически не рекомендуется даже временно монтировать металлический провод вместо предохранителя. Такие действия также могут вызвать возгорание или ожоги проводки.

Не используйте отвертку или металлические предметы для извлечения предохранителя из-за повреждения системы или короткого замыкания.

Новички, сталкивающиеся с заменой автомобильных предохранителей, часто задаются вопросом – как это сделать? В этом, нехитром на первый взгляд, действии иногда нужно знать небольшие нюансы.

Замена классических предохранителей

Такой тип предохранителей широко использовался в классических моделях АвтоВАЗа и первых Самарах. Представляет собой стержень из пластика или керамики, с надетой на него плавкой вставкой определенной ширины из тонкого металла. Именно эта вставка разрывается при возникновении короткого замыкания в проводке авто. Такие предохранители устанавливаются между двух металлических лапок блока – каждый между своей парой.

Замена флажковых предохранителей

Флажковые предохранители имеют совсем другую конструкцию. Плавкая вставка помещена в пластиковый корпус и имеет два наружных контакта. Этими контактами флажковый предохранитель устанавливается в соответствующие отверстия монтажного блока и обеспечивает при этом очень надежное соединение.

Если специального пинцета под рукой нет, а предохранитель вытащить нужно, можно использовать небольшую плоскую отвертку, поддевая предохранитель за пластиковый корпус у самого основания. При этом нужно следить, чтобы металлическое жало отвертки не касалось каких-либо контактов в блоке (соседние предохранители, реле, свободные гнезда).

Флажковые предохранители удобнее всего извлекать из гнезда специальным пинцетом

На худой конец, флажковый предохранитель можно вытащить и пальцами, но не всегда есть возможность подцепить его. В монтажных блоках многих автомобилей предохранители установлены настолько тесно, что крепкие мужские пальцы просто не пролазят между ними, а у женских не хватит сил.

Устанавливаются флажковые предохранители чрезвычайно просто – они одним движением вставляются в нужное гнездо подобно вилке в розетку. И при этом не болтаются. Если же предохранитель такого типа имеет свободный ход в гнезде, это говорит о неисправности гнезда. Его форма и размер, как правило, нарушаются из-за сильного нагрева, вызванного тотальным окислением контактов. В этом случае блок придется разбирать. Современные монтажные блоки достаточно сложны, поэтому без хороших знаний автомобильной электрики и навыков, эту работу лучше доверить специалистам.

Узнать, каких номиналов бывают флажковые предохранители, и корпусами каких цветов они при этом обладают, вы можете из таблицы в статье как выбрать предохранители для автомобиля.

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ

Вам потребуются: отвертка с крестообразным лезвием, пассатижи с узкими губками.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните четыре винта крепления вещевой полки.

2. . и снимите полку.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

4. Зацепите пинцетом предохранитель и извлеките его из контактного разъема.

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала.

6. Установите в контактный разъем предохранитель того же номинала, что и снятый.

7. Для получения доступа к предохранителям и реле фар и кондиционера сожмите фиксаторы.

8. и снимите крышку монтажного блока.

9. Зацепите пинцетом предохранитель и извлеките его из контактного разъема.

10. Установите в контактный разъем предохранитель того же номинала, что и снятый.

11. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.

12. Для получения доступа к предохранителям и реле электровентиляторов системы охлаждения сожмите фиксаторы.

13. . и снимите крышку монтажного блока.

14. Извлеките заменяемый предохранитель, используя для этого, например, пассатижи с узкими губками.

15. Установите в контактный разъем предохранитель того же номинала, что и снятый.

16. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.

17. Для получения доступа к силовым предохранителям сожмите фиксаторы.

18. . и снимите крышку блока предохранителей.

19. Извлеките предохранитель из блока, используя для этого пассатижи с узкими губками.

20. Установите в разъем блока предохранитель того же номинала, что и снятый.

Большинство электрических цепей автомобиля защищено плавкими предохранителями.

Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле.

Большая часть реле предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля.

Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.

Монтажный блок реле и предохранителей находится в панели приборов под крышкой, слева от рулевой колонки.

В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.

Для доступа к монтажному блоку поддеваем за приливы крышку панели приборов с левой и правой стороны.

И опускаем крышку

Маркировка гнезд для предохранителей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле.

Неисправный предохранитель определяем по перегоревшей перемычке.

Для замены предохранителей используем маленький пластмассовый пинцет.

Реле малого размера тоже заменяем с помощью маленького пинцета.

Для замены большого реле используем большой пинцет.

Чтобы проверить контакты наконечников проводов, нужно извлечь монтажный блок из гнезда панели.

Для этого крестообразной отверткой отворачиваем саморез, который крепит монтажный блок внизу.

Тянем, блок на себя, выводим два его боковых фиксатора из прорезей металлических кронштейнов панели приборов

Снятие монтажного блока предохранителей , расположенного в салоне, проводите в следующем порядке.

4. Отверните две гайки крепления.

5. . и снимите блок предохранителей в сборе с кронштейном и блоком ETWIS.

6. Отожмите отверткой фиксаторы.

7. . и отсоедините монтажный блок от кронштейна.

8. Запомните или запишите расположение проводов, чтобы при установке подсоединить их на прежние места, и отсоедините провода от монтажного блока предохранителей.

9. Установите детали в порядке, обратном снятию.

Для снятия монтажного блока дополнительных реле , расположенного в салоне, выполните следующие операции.

4. Отверните гайку крепления.

5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.

6. Установите детали в порядке, обратном снятию.

Снятие монтажного блока реле и предохранителей , расположенного в моторном отсеке, проводите в следующем порядке.

2. Нажмите на фиксатор.

3. . и снимите крышку монтажного блока.

4. Отверните гайку крепления.

5. . и снимите провод со шпильки.

6. Отожмите фиксатор и выведите монтажный блок из кронштейна.

7. Выверните болт крепления.

8. . и отсоедините от монтажного блока колодку жгута проводов.

9. Аналогично отсоедините остальные колодки.

10. Отожмите отверткой фиксатор и отсоедините от монтажного блока малые колодки жгута проводов.

11. Отведите жгуты проводов в сторону.

12. . и, отжав фиксаторы, снимите кронштейн монтажного блока реле и предохранителей.

Процесс снятия и замены предохранителей

Для замены предохранителя понадобятся:

Если необходимо заменить реле, его нужно потянуть на себя, раскачивая влево-вправо.

Видео замены

Демонтаж подкапотного блока

Для устранения засоров в кабине и моторном отсеке потребуются следующие инструменты:

• головка головки: 10 мм;
• отвертки: шлицевые, крестовые;
• удлинитель розетки;

самостоятельно полностью снять эту деталь сложно, так как все провода припаяны прямо к плате. Для самостоятельной замены доступен только блок питания. Для его удаления необходимо:

Предохранители монтажного блока в моторном отсеке

Блок в салоне

Расположен под приборной панелью со стороны водителя. Снимите защитную крышку для доступа.

Предохранители, обозначенные как Power Outlet 20A, отвечают за прикуриватель.

К задней части агрегата можно подключить отдельные несъемные реле: реле сигнализации, реле стеклоподъемников, реле центрального замка и т.д.

Блок предохранителей под капотом Kia Rio 4

В моторном отсеке монтажный блок находится рядом с аккумулятором.

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

1. подогрев элемента топливного фильтра — PTC HEATER;
2. стартер;
3. топливный насос — FUEL PUMP;
4. дворники 1, 2;
5. ослепительный;
6. вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
7. кондиционер;
8. вентилятор кондиционера;
9. заблокировать фары;
10. сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

1. ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
2. IGN COIL — конденсатор, катушки зажигания (20А);
3. ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
4. B / UP LAMP — фонарь заднего хода (10А);
5. IG 1 — замок зажигания, ACC и IG 1 (30А);
6. IG 2 — выключатель зажигания, пуска и IG 2 (40А);
7. PTC HEATER — обогрев элемента топливного фильтра (50А);
8. FUEL PUMP — топливный насос (15А);
9. POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

Схемы блока предохранителей

2018, 2019

Приборная доска

Назначение предохранителей на приборной панели (2018, 2019)

название Мощность усилителя Защищенная цепь

Как поменять предохранитель Киа Рио под капотом?

Замена большинства предохранителей, расположенных в блоке предохранителей под капотом, не намного сложнее, чем замена предохранителей в салоне. Здесь можно найти 30 предохранителей, емкостью от 10 А до 80 А. Самые мощные отличаются значительно большими размерами корпуса.

ДЕТАЛИ: Замена масла Ford Explorer Фотоинструкция по замене масла на Explorer 5

Процесс замены практически любого предохранителя не отличается от салонных предохранителей, но имеет ряд особенностей. Как делается работа:

• полностью отключены все системы автомобиля;
• зажигание отключено;


  открывается капот автомобиля;

  блок предохранителей расположен с правой стороны моторного отсека, рядом с двигателем;

снимаем пластиковую крышку. Делается это без особых усилий, достаточно лишь разблокировать защелки по бокам;

по схеме, изображенной на крышке, определяется место неисправности по сгоревшему элементу;

выполняется визуальный осмотр всех элементов безопасности на предмет выявления пригоревших;

пинцетом старые удаляются и вставляются новые;

после замены можно закрыть крышку и проверить работоспособность ранее вышедшей из строя системы.

В моторном отсеке есть большой предохранитель — ГЛАВНЫЙ. Его замена происходит иначе. Крепится к основанию саморезами. Для его снятия от АКБ отсоединяется минусовая клемма, откручиваются винты, снимается элемент, вставляется новая деталь.

Также следует учитывать, что если вы планируете оставить автомобиль в неподвижном состоянии на месяц и более, элемент MULT B / UP 10A / AUDIO 15A необходимо удалить из моторного отсека.

Разновидности предохранителей

Если возникает ситуация, когда отказывается работать электросистема автомобиля KIA Rio 2012, 2013 года выпуска, необходимо предварительно проверить систему, расположенную на панели водителя. Если сменный элемент вышел из строя, это означает, что в электрической системе есть неисправности. Всегда устанавливайте предохранители правильного класса.

В автомобилях Kia Rio используются два типа элементов безопасности: основные для большой силы тока и типичные для низкой. 46 элементов используются для защиты электрических цепей от перенапряжения. Слева от водительского сиденья, с левой стороны торпеды, находится блок предохранителей, который содержит 16 элементов, а при открытии капота в моторном отсеке рядом с аккумулятором еще 30.

Начнем с торпедного отсека. Здесь, в моделях Kia rio 2012, 2013, есть 10 предохранителей по 10 ампер каждый и 6 предохранителей по 15 ампер каждый.

Элементы безопасности на 10А, обеспечивают электробезопасность, гарантируют надежную работу переключателя освещения, обогрева зеркал заднего вида, габаритных огней, аварийной лампы и габаритных огней, подушки безопасности, электрического управления зеркалами заднего вида, переключения фонарей комбинации приборов.

Функции безопасности Kia Rio 15A контролируют электрическую безопасность переднего стеклоочистителя, освещения багажника и розетки, функцию заднего стеклоочистителя, обогрев передних сидений, стоп-сигнал и прикуриватель.

Заходим под капот и там блок элементов безопасности для контроля электробезопасности различных систем: 1 шт — 80А, 8 шт — 30А, 4 шт — 25А, 1 шт — 20А, 9 шт — 15А, 7 шт — 10А. Они несут ответственность за надежную работу всех других электроприборов.
