Снять фару киа спортейдж 3 слева

ближнего света — лампа H11B (или H7);

дальнего света — лампа H7;

поворотника — лампа PY21W (или 2357A);

габарита — лампа W5W (или 2825 и подходящие светодиоды);

ПТФ — штатная лампа H8 35 Вт, но лучше заменить на H27 (будут помощнее).

Замена ламп передних фар Спортейдж 3

Замена лампы ближнего света Спортейдж 3

Лампа ближнего света находится в центре блока фары. Сначала надо снять крышку, защищающую лампу от пыли — для этого ее надо просто повернуть против часовой. Затем повернуть черную основу лампы против часовой стрелки на четверть оборота, после чего извлечь лампу из фары.

Стекла новой галогенной лампы нельзя касаться голыми пальцами — оставленные следы приведут к скорому сгоранию лампы. Вытереть лампу можно салфеткой, смоченной в спирте.

Новую лампу следует установить в гнездо и повернуть на четверть оборота по часовой. Затем вернуть на место защитную крышку.

Замена лампы дальнего света Спортейдж 3

Лампа дальнего света расположена неподалеку от центра блока фары. Сзади лампу также защищает колпачок, который понадобится снять. Затем надо отсоединить разъем питания и убрать фиксирующую скобу. После этого лампу можно извлечь из фары.

Далее надо установить в гнездо новую лампу и зафиксировать ее скобой. Из-за формы скобы, ее можно установить только в одном правильном положении. Теперь надо подсоединить разъем питания и вернуть на место крышечку.

Замена лампы сигнала поворота Спортейдж 3

Лампа поворотника находится внутреннего угла блока фары. Следует повернуть большой черный выступ патрона против часовой стрелки и вытащить лампу из гнезда. Затем нажать и повернуть лампу на четверть оборота против часовой, чтобы извлечь ее из патрона. Установка происходит в обратном порядке.

Замена лампы габаритных огней Спортейдж 3

Лампа габарита расположена на внешней стороне блока фары. Следует повернуть небольшой черный патрона против часовой стрелки и достать его из корпуса. Затем просто вытащить старую лампу габарита и установить в патрон новую. Затем вставить патрон в фару и повернуть по часовой.

Замена лампы противотуманных фар Спортейдж 3

В противотуманке Kia Sportage III стоит на самом деле не одна, а целых 2 лампочки — одна главная (ее замена и показана на фото), а вторая, так называемая поворотная, (перегорает очень редко, поскольку мало работает, лишь когда включен ближний свет, поворотник и скорость составляет до 40 км). Лампочка ПТФ Спортейджа находится ниже всех остальных, в отдельной фаре. Вытягивается после поворота против часовой стрелки.

При замене противотуманной лампочки на Sportage 3 с цоколем H8 35 Вт на более мощную H11 на 55 ватт нужно учитывать, что они различаются не только цоколем, но и высотой, и размером, поэтому изменяется световой поток, ведь отражатель рассчитывается только под определенные лампы.

Если вы используете ПТФ в качестве дневных ходовых огней или же просто вас не устраивал жёлтый цвет ваших штатных ламп ), то можно поставить светодиодную H27 будет очень ярко светить холодным белым цветом.

Замена ламп в заднем фонаре Спортейдж 3

Поменять лампочки стоп-сигнала или поворота в задние фонаре Sportage III также будет не сложно, но придется снимать блок фару. Крепление фонаря к кузову осуществляется двумя винтиками и тремя пластмассовыми направляющими. Лампочки извлекаются путём нажатия и проворачивания против часовой стрелки. А чтобы сменить лампочку заднего хода и поворота из той части, которая находится в двери багажника, нужно будет всего лишь открыть сзади лючок и вытянуть патрон с лампочкой.

В таком виде авто пришел в сервис.

минут за 10 раскидал морду

затем, помыли, сняли лишнее, погрузили в спец коробку

новая линза села глубже заводской(стекло линзы изначально меньше выпирает), но в аккурате

так выглядит стекло, с масками(снимается все вместе)

стекла снимались, обезжиривались, отмывались изнутри, полировались обычной и антигаллограмной пастой

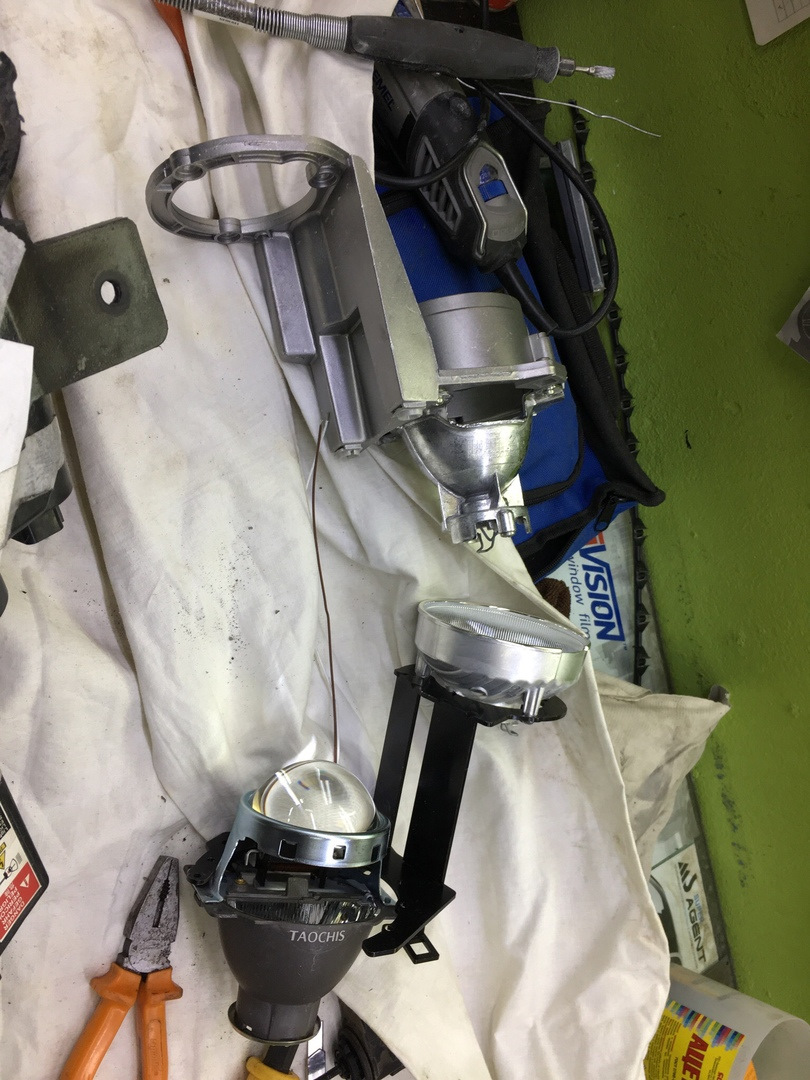

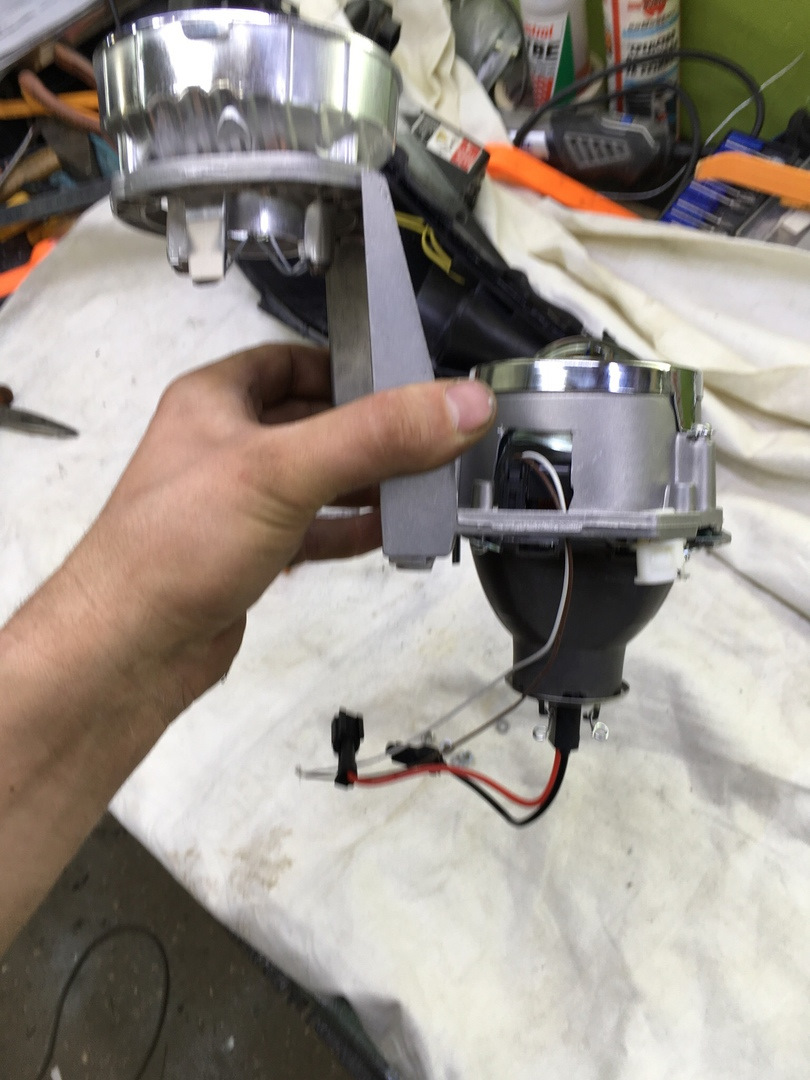

затем следовала сборка, подключение шторок билинз к дальнему, промежуточная регулировка

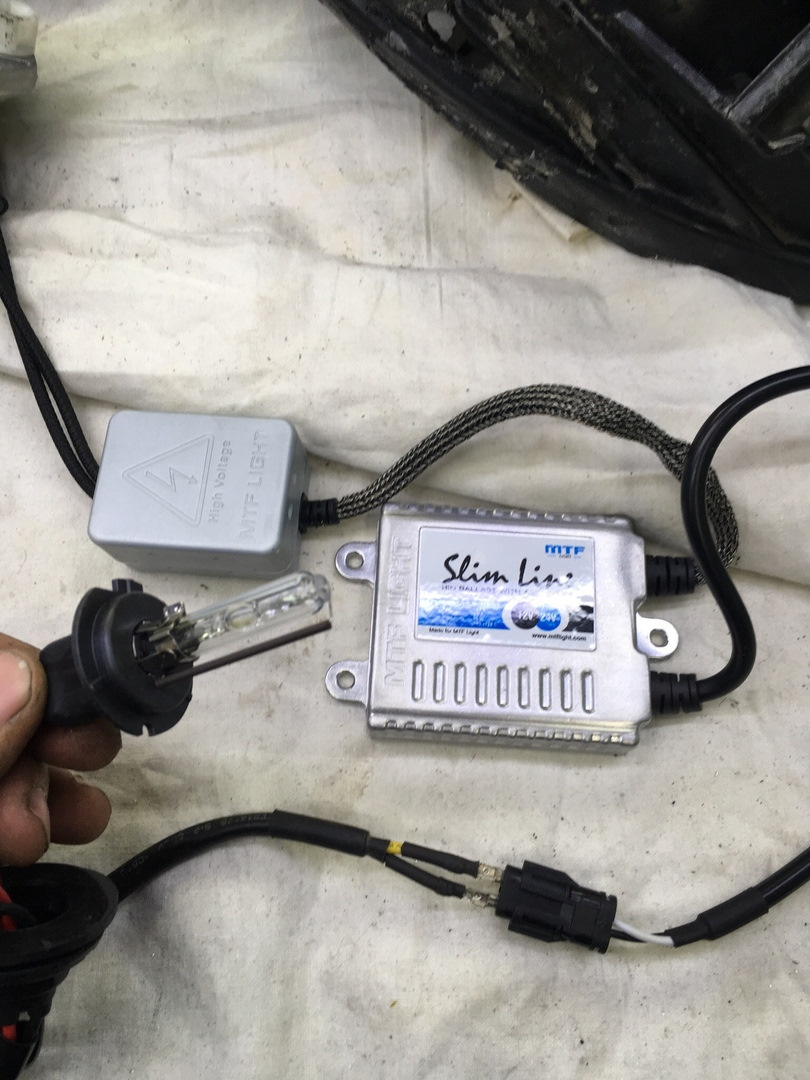

Заранее(опираясь на тесты канала test lab на Ютубе) был куплен комплект ксенона МТФ по сути из за ламп

все дело внедрили, подключили, Первично отрегулировали, получили следующее:

ближний и птф(ближний)

Дальний(точнее, получилось 6 дальних)

т е дальний в билинзах фар, в билинзах птф и в секциях фар

по форме пучков понятно. Как на дороге, будет ясно когда дороги подсохнут.

Данный фотоотчет покажет как не слишком сложным образом происходит замена передних фар или ламп ближнего света и поворотников Спортейдж 2001 года. Ввиду простоты процедуры, нет препятствий тому, чтобы поменять их своими руками.

Как снять фары на Киа Спортейдж 1

Сначала понадобится снять декоративную решетку радиатора, которая крепится несколькими гайками и клипсой. После этого откроется доступ к трем болтам крепления фары головного света.

Как поменять лампы Киа Спортейдж 1

Сняв фары, поменять лампы ближнего/дальнего света и поворотников не составит труда. Чтобы поменять лампу ближнего света, понадобится снять заглушку с обратной стороны фары и откинуть фиксирующую скобу. Затем вытащить лампу за цоколь и заменить ее на исправную. Но прежде чем менять посмотрите какие лампочки у вас стоят, может быть лампа с цоколем h4 или HB1.

В Sportage 1-го поколения встречается два вида ламп. После рестайлинга 1999 года производитель заменил фары на пластиковые и поменял цоколь лампы на более популярный H4. В таких лампочках ближний/дальний отрабатывает за счет чашечки на спирали ближнего света, а на НВ-1 ближний/дальний отрабатывает сам отражатель за счет высоты расположения спирали в лампочке.

Если оптика старая, то четкого света добиться невозможно. Чтобы заменить старые лампочки на лампы с другим цоколем, необходимо полностью менять фару. Если автовладелец меняет одну фару, и в результате получаются две фары с разными цоколями, то подобрать лампочки с однородным светом очень сложно, и тогда фары светят по разному!

Если нужно заменить фары, можно использовать оригинальные запчасти:

• 0K01151040B Hyundai/Kia Фара левая. Разъём HB1 (9004)
• 0K01151030B Hyundai/Kia Фара правая. Разъём HB1 (9004) Hyundai/Kia фара левая. Разъём H4 (9007) Hyundai/Kia фара правая. Разъём H4 (9007)

Основные лампы ближнего/дальнего света:

Нельзя брать трогать пальцами галогенные лампы за стекло. Оставленные следы приводят к быстрому перегоранию ламп. Очистить лампу можно протерев ее спиртом.

Собственноручная замена фары на автомобилях Киа Спортейдж, вопреки кажущейся сложности, отличается завидной простотой и скоростью выполнения. Стоит только ответственно подойти к решению задачи, и результат порадует. Инструменты не нужны, обойтись можно только своими руками с новыми фарами.

На авто 2014 года применяются:

• Ближний свет, обеспеченный моделями H11B или H7;
• Дальний свет, создаваемый H7;
• Роль поворотника выполняют модели PY21W и 2357A;
• Задачи габарита возложены на W5W или же 2825 с подходящими светодиодами;
• ПТФ представлен штатной конструкцией H8 на 38 Ватт, однако некоторые автолюбители отдают предпочтение передовой, мощной H27;

Замена ламп ближнего и дальнего света

Для замены лампы ближнего света на Киа Спортейдж достаточно провести снятие фонаря. Благо, что конструкция позволяет.

1. Проворачиваем крышку до упора, извлекаем последнюю, после чего отключаем разъём под провода.
2. Пружину также следует отстегнуть, чтобы сменить устройство.

Отметим, что неправильно установить фару практически невозможно, так как деталь может работать лишь в одном положении.

С дальним светом всё аналогично. На ближние места допускается монтаж ксеона, который будет хорошо работать, в силу заводской установки фокусирующей линзы. В потоке авто не создаст проблем. Подметим, что ксеон следует выбирать только с соответствующей маркировкой CAN, это необходимо для регулировки работы изделий напрямую из салона.

Габариты расположены под крышкой, закрывающей дальний свет. Тянем патрон, извлекая деталь. Теперь работаем с проводами, подключая к ним новый расходник.

Замена противотуманных фар

Вот с передней противотуманной конструкции немного сложнее. Для работы необходим подъемник, только использовав который, получится отодвинуть пластиковую защиту арки авто:

1. Вытаскиваем разъем, крутим изделие против направления часовой стрелки, одновременно подтягивая деталь к себе.
2. Меняем деталь и возвращаем комплектующие на исходную.

Замена стоп-сигнала

Стоп-сигнал также следует вовремя менять:

1. Открутите пару саморезов, отвечающую за крепление задней фары.
2. Теперь тянем конструкцию на себя, прилагая достаточное усилие, и избегая использования отвертки. Инструментом можно лишь испортить фару, поцарапав пластик.

Для ближнего света принято использовать пару основных вариантов ламп. Первым из которых считается светодиод H7. Яркое решение поставляется за немалую, но оправданную стоимость.

Лампы с увеличенной отдачей света производятся ведущими компаниями и также заслуживают внимания, но диодам такие изделия не ровня. Выбирайте и устанавливайте правильные фары. Желаем удачи!

Наибольшим спросом у отечественных автомобилистов пользуется Киа Спортейдж 3. Основанием этому служат такие характеристики, как:

• Цепляющий внешний вид.
• Бережливый двигатель.
• Параметры ходовой.

Помимо этого, автомобили оснащаются активной и пассивной защитой (задние и передние фары, противотуманки, головная оптика), которые отвечают за обзор на любых участках дороги.

При использовании наружного света в непригодных климатических условиях, возникает потребность ремонтировать или восстанавливать рабочие характеристики осветительных приборов.

Проблема с омывателем фар

Корейский изготовитель следует европейским правилам безопасности. Поэтому, в каждую машину устанавливает автоматический омыватель фар Киа Спортейдж 3.

Он функционирует следующим образом:

1. Включая освещение, электричество поступает на водяной насос.
2. А при включении очистителей стекол, одновременно активируется подача воды или омывающей жидкости (зимой) на форсунки фар.

Если осветительные приборы отключены, это значит, что реле разомкнуто и форсунка омывателя Киа Спортейдж не задействована, соответственно подача воды не осуществляется.

Данный способ приводит к чрезмерным затратам воды или омывающей жидкости. Поэтому, водителям хочется отключить или управлять самостоятельно системой омывания.

Как самостоятельно управлять омывающей жидкостью

Существует методика бережного использования омывающей жидкости. Чтобы ей воспользоваться, надо проделать следующее:

1. Необходимо открыть предохранительный блок
2. Изъять предохранитель с номером “30”

Предохранитель защищает электрооборудование омывателя фар. Если его изъять, перестанет работать водяной насос. Поэтому данный способ лучше использовать в крайних случаях. Ведь, в ПДД предусмотрено наличие исправной системы освещения.

Установка кнопки для контроля омывающей жидкости

Контролировать траты омывающей жидкости можно другим способом. Он включает в себя установку клавиши, активирующей форсунки по команде владельца автомобиля.

Материалы и инструменты, которые понадобятся:

• Четырехметровый шнур
• Кнопка с подсветкой
• Клейкая лента
• Острый режущий предмет
• Крестовая отвертка

Перед установкой кнопки, проделывается следующее:

1. 1. Снимается клемма с АКБ
2. 2. Изымаются детали вплоть до омывающего бачка, в том числе и крышка омывателя фар киа спортейдж 3

1. Надо отсоединить кабель из гофра с моторчика
2. Убедиться, что нужный провод проведен к реле защиты омывателя фар по цвету.
3. От кнопки через салон протянуть провод.
4. Разрезать штатный кабель.
5. Одни концы подвести к другим, тщательно заизолировать место вставки.
6. Упрятать проведенный кабель в гофру.
7. Присоединить клеммник, подключить аккумулятор.
8. Проверить работоспособность омывателя фар.

Таким образом, вы получите систему, которая контролируется только вами.

Использовать омыватель заднего стекла Киа Спортейдж 3, как и переднего, можно будет отдельно от установки. При этом, самостоятельно координируя чистку осветительных приборов водой, нажатием клавиши.

Данный фотоотчет покажет как не слишком сложным образом происходит замена передних фар или ламп ближнего света и поворотников Спортейдж 2001 года. Ввиду простоты процедуры, нет препятствий тому, чтобы поменять их своими руками.

Как снять фары на Киа Спортейдж 1

Сначала понадобится снять декоративную решетку радиатора, которая крепится несколькими гайками и клипсой. После этого откроется доступ к трем болтам крепления фары головного света.

Как поменять лампы Киа Спортейдж 1

Сняв фары, поменять лампы ближнего/дальнего света и поворотников не составит труда. Чтобы поменять лампу ближнего света, понадобится снять заглушку с обратной стороны фары и откинуть фиксирующую скобу. Затем вытащить лампу за цоколь и заменить ее на исправную. Но прежде чем менять посмотрите какие лампочки у вас стоят, может быть лампа с цоколем h4 или HB1.

В Sportage 1-го поколения встречается два вида ламп. После рестайлинга 1999 года производитель заменил фары на пластиковые и поменял цоколь лампы на более популярный H4. В таких лампочках ближний/дальний отрабатывает за счет чашечки на спирали ближнего света, а на НВ-1 ближний/дальний отрабатывает сам отражатель за счет высоты расположения спирали в лампочке.

Если оптика старая, то четкого света добиться невозможно. Чтобы заменить старые лампочки на лампы с другим цоколем, необходимо полностью менять фару. Если автовладелец меняет одну фару, и в результате получаются две фары с разными цоколями, то подобрать лампочки с однородным светом очень сложно, и тогда фары светят по разному!

Если нужно заменить фары, можно использовать оригинальные запчасти:

• 0K01151040B Hyundai/Kia Фара левая. Разъём HB1 (9004)
• 0K01151030B Hyundai/Kia Фара правая. Разъём HB1 (9004) Hyundai/Kia фара левая. Разъём H4 (9007) Hyundai/Kia фара правая. Разъём H4 (9007)

Основные лампы ближнего/дальнего света:

Нельзя брать трогать пальцами галогенные лампы за стекло. Оставленные следы приводят к быстрому перегоранию ламп. Очистить лампу можно протерев ее спиртом.

В таком виде авто пришел в сервис.

минут за 10 раскидал морду

затем, помыли, сняли лишнее, погрузили в спец коробку

новая линза села глубже заводской(стекло линзы изначально меньше выпирает), но в аккурате

так выглядит стекло, с масками(снимается все вместе)

стекла снимались, обезжиривались, отмывались изнутри, полировались обычной и антигаллограмной пастой

затем следовала сборка, подключение шторок билинз к дальнему, промежуточная регулировка

Заранее(опираясь на тесты канала test lab на Ютубе) был куплен комплект ксенона МТФ по сути из за ламп

все дело внедрили, подключили, Первично отрегулировали, получили следующее:

ближний и птф(ближний)

Дальний(точнее, получилось 6 дальних)

т е дальний в билинзах фар, в билинзах птф и в секциях фар

по форме пучков понятно. Как на дороге, будет ясно когда дороги подсохнут.

Учтите, что с июля 2012 года на словацкой сборке фары пошли неразборные и склеенные на стекольный герметик. Их уже только резать, поэтому трогать не буду.

Для разборки фар потребуется печка или духовка. Компаунд становится жидким при нагреве в 100-120 градусов. Я пользуюсь термостатом, в котором блок фар выдерживается около 40-60 мин.

Предварительно необходимо открутить один саморез, снить поворотник и все крышки. Главное не забыть отключить разъём ДХО, иначе он не даст раскрыть фару.

После прогрева (работать в перчатках) начинаем отсоединять защёлки, начиная с передней части фары. Загоняем под них небольшие плоские отвёртки и приподнимаем. И с силой начинаем оттягивать стекло от блока, помогая отвёрткой. Когда оно пошло и защёлки уже не держат — перемещаем отвёртки на более нижние защёлки и т.д. При разделении фары остывающий компаунд тянется и мешает. Его можно оплавить струёй горячего воздуха из фена. Одним феном нормально разобрать не получится — оплавите пластик. Делать надо достаточно быстро, что бы компаунд не успел застыть. Наверное, лучший вариант работы — в сауне.

Когда фара разобрана — ставим глазки. Диаметры ангельских глазок для Спорта 75 и 95 мм.

Глазок выпускается много — от отдельных светодиодных до сверх ярких с матовыми рассеивателями. Цены колеблятся от 4 до 10 тыс за полный комплект. Зачастую при заказе из Кореи или eBay глазки приходят без стабилизаторов тока и модулей переключения, т.е. попытка выиграть чуть денег приводит или к установке без них (что чревато быстрым сгоранием светодиодов) или к покупке модулей (1000 руб минимум).

Режим работы — глазки загораются или от зажигания или от габаритов и гаснут при включении ближнего для продления их срока службы.

Кольца крепить только на припаянных к ним проволоках — ни термоклей, ни клей не выдержат температур.

Самый дешёвый вариант.

Забегая вперед, хочу обратить внимание на то, что для успешно реализации работ необходимо запастись не только инструментом, но и временем. Спешка в данном процессе абсолютно ни к чему. Также стоит учитывать тот факт, что автомобильные фары делятся на:

1. разборные — склеенные на мягкий герметик;
2. условно не разборные — применяется жесткий герметик, который после засыхания становится твердым. В этом случае процесс разборки фары наиболее трудоемкий и лучше доверить его опытным мастерам.

В данной статье мы узнаем как разобрать фару на герметике и собрать обратно своими руками. Для склейки стекла и корпуса использовался бутиловый шнур. Его относят к мягким герметикам, а следовательно фара у нас — разборная.

Разобрать фару в домашних условиях с применением подручных средств довольно рискованное занятие, поскольку испортить корпус и/или стекло достаточно просто.

Многие считают, что имея монтажный фен и некоторое количество инструмента в гараже позволит сэкономить на работе. Но что может пойти не так? — спросите Вы. В результате неопытных действий, может случиться следующее:

• испорченная геометрия стекла фары или корпуса фары в результате термического воздействия;
• частичное повреждение канавки корпуса — чаще всего случается если для снятия стекла фары используют отвертку;
• сломанное стекло фары — процесс демонтажа стекла должен быть плавным, иначе оно лопнет;
• негерметичное примыкание стекла к корпусу — вызвано в результате недостаточного разогрева нового герметика или стекло не плотно помещено в канавку корпуса.

Обратите внимание Ввиду вышеизложенного: для замены стекла фары, установки или замены линз, а также ремонта фары — настоятельно рекомендуем обратиться в специализированный сервис, где вам помогут решить вашу проблему с гарантией результата.

Как снять стекло фары с герметика

После демонтажа фары с автомобиля ее необходимо очистить от пыли и грязи. Удалить скобы, которые держат стекло.

Далее необходимо хорошенько прогреть фару. Для этого используются специальные духовые шкафы, в которых нагретый воздух постоянно циркулирует и распределяется по камере.

Этот процесс не быстрый и длиться в течении 10-15 минут. При этом температура внутри достигает 120-140 градусов Цельсия. Нужно быть очень внимательным, чтобы не перегреть пластик.

Печь для разбора фар

Секрет в том, чтобы горячие потоки воздуха не воздействовали напрямую на фару. В таких термокамерах деталь прогревается равномерно вместе с клеевым составом и снять стекло фары с герметика, который становится желеобразным, практически не составляет труда.

Но как быть если нет такого шкафа? Можно использовать монтажный (строительный) фен. При этом важно помнить, что этот термофен подает воздух направлено, а следовательно участки фары будут греться точечно и быстро. Риск испортить пластиковые детали очень высок.

Чтобы снять стекло фары с герметика своими руками, можно соорудить короб с крышкой, в который помещают фару, при этом контролируют равномерность прогрева. Горячий поток воздуха в таком самодельном устройстве не должен быть направлен на деталь.

Второй способ — это греть феном и делать это мы не рекомендуем, особенно если нет опыта. Нагревать необходимо непосредственно саму канавку, при этом движения должны быть зациклены по периметру корпуса фары. Удерживать горячий фен на одном месте нельзя. Также не стоит подносить носик термофена слишком близко. Температура не должна быть высокой.

После того как герметик станет мягким, необходимо при помощи съемника поддеть стекло фары и медленно начать демонтаж.

Съемник стекла фары

При этом вы можете обнаружить налет пыли и мелкие песчинки на клеевом составе и в пазу. Это будут следы попадания влаги внутрь фары.

Съемником стекла раскрываем фару

На фото видно следы попадания влаги в фару

ближнего света — лампа H11B (или H7);

дальнего света — лампа H7;

поворотника — лампа PY21W (или 2357A);

габарита — лампа W5W (или 2825 и подходящие светодиоды);

ПТФ — штатная лампа H8 35 Вт, но лучше заменить на H27 (будут помощнее).

Замена ламп передних фар Спортейдж 3

Замена лампы ближнего света Спортейдж 3

Лампа ближнего света находится в центре блока фары. Сначала надо снять крышку, защищающую лампу от пыли — для этого ее надо просто повернуть против часовой. Затем повернуть черную основу лампы против часовой стрелки на четверть оборота, после чего извлечь лампу из фары.

Стекла новой галогенной лампы нельзя касаться голыми пальцами — оставленные следы приведут к скорому сгоранию лампы. Вытереть лампу можно салфеткой, смоченной в спирте.

Новую лампу следует установить в гнездо и повернуть на четверть оборота по часовой. Затем вернуть на место защитную крышку.

Замена лампы дальнего света Спортейдж 3

Лампа дальнего света расположена неподалеку от центра блока фары. Сзади лампу также защищает колпачок, который понадобится снять. Затем надо отсоединить разъем питания и убрать фиксирующую скобу. После этого лампу можно извлечь из фары.

Далее надо установить в гнездо новую лампу и зафиксировать ее скобой. Из-за формы скобы, ее можно установить только в одном правильном положении. Теперь надо подсоединить разъем питания и вернуть на место крышечку.

Замена лампы сигнала поворота Спортейдж 3

Лампа поворотника находится внутреннего угла блока фары. Следует повернуть большой черный выступ патрона против часовой стрелки и вытащить лампу из гнезда. Затем нажать и повернуть лампу на четверть оборота против часовой, чтобы извлечь ее из патрона. Установка происходит в обратном порядке.

Замена лампы габаритных огней Спортейдж 3

Лампа габарита расположена на внешней стороне блока фары. Следует повернуть небольшой черный патрона против часовой стрелки и достать его из корпуса. Затем просто вытащить старую лампу габарита и установить в патрон новую. Затем вставить патрон в фару и повернуть по часовой.

Замена лампы противотуманных фар Спортейдж 3

В противотуманке Kia Sportage III стоит на самом деле не одна, а целых 2 лампочки — одна главная (ее замена и показана на фото), а вторая, так называемая поворотная, (перегорает очень редко, поскольку мало работает, лишь когда включен ближний свет, поворотник и скорость составляет до 40 км). Лампочка ПТФ Спортейджа находится ниже всех остальных, в отдельной фаре. Вытягивается после поворота против часовой стрелки.

При замене противотуманной лампочки на Sportage 3 с цоколем H8 35 Вт на более мощную H11 на 55 ватт нужно учитывать, что они различаются не только цоколем, но и высотой, и размером, поэтому изменяется световой поток, ведь отражатель рассчитывается только под определенные лампы.

Если вы используете ПТФ в качестве дневных ходовых огней или же просто вас не устраивал жёлтый цвет ваших штатных ламп ), то можно поставить светодиодную H27 будет очень ярко светить холодным белым цветом.

Замена ламп в заднем фонаре Спортейдж 3

Поменять лампочки стоп-сигнала или поворота в задние фонаре Sportage III также будет не сложно, но придется снимать блок фару. Крепление фонаря к кузову осуществляется двумя винтиками и тремя пластмассовыми направляющими. Лампочки извлекаются путём нажатия и проворачивания против часовой стрелки. А чтобы сменить лампочку заднего хода и поворота из той части, которая находится в двери багажника, нужно будет всего лишь открыть сзади лючок и вытянуть патрон с лампочкой.

С завода в фонаре заднего хода на Kia Sportage 3 установлены лампы W16W мощностью 16 Ватт. Для многих автовладельцев Спортиджа света заднего хода мало, поэтому вместо обычных ламп накаливания устанавливаются более яркие светодиодные. О том как заменить лампы заднего хода Kia Sportage и будет ли от этого толк читайте ниже.

Какие лампы выбрать для замены

Стандартные лампы W16W

• General Electric W16W 21513 от 15 руб
• KOITO W16W 1781 от 50 руб
• AYWIparts W16W AW1920014 от 16 руб
• NARVA W16W 17631 от 50 руб
• Osram 921 от 35 руб
• Philips 12067CP от 45 руб
• Bosch 1987302205 от 35 руб
• Маяк 61226б от 8 руб
• Диалуч 92295 от 12 руб
• Восхоd 82965 от 10 руб

Все цены указаны за 1 лампу. Это обычные лампы накаливания. С завода как правило устанавливают лампы Osram либо корейские KHA в розничной продаже их практически нет.

Светодиодные аналоги

• Philips 127916000KX2 от 450 руб компл
• Автосвет Avs-12T10-W от 50 руб штука (с линзой)
• Маяк 12T10-W/9SMD от 120 руб штука
• Маяк 12T10-W/10SMD5630 от 130 руб штука
• Маяк 12T10-W/13SMD от 160 руб штука

Есть так же и много других светодиодных аналогов. Для более яркого света, в задних ход советуем ставить светодиодные лампы с линзой или Cree диодами. Как правило производитель их Китай, но если найти лампы хорошего качества, свет от них будет яркий, а эксплуатация продолжительной.

Инструкция по замене ламп заднего хода

Для замены ламп нам потребуется либо крестообразная отвертка или ключ звездочка. Лучше конечно второе.

Открываем крышку багажника и видим два самореза крепления заднего фонаря. Их необходимо открутить.

Откручиваем и аккуратно потянув на себя вытаскиваем фонарь из пазов. Если меняете первый раз лампы и фонарь до этого не снимался, могут возникнуть небольшие трудности при его демонтаже.

Вытащив фонарь на пол оборота откручиваем и достаем серый патрон с лампой заднего хода. Снимаем старую лампу и производим замену.

Если ставим светодиодные лампы — проверяем полярность. То есть установили лампы включили задний ход, проверили если не работает перевернули лампу в патроне наоборот.

Ну теперь нам остается только произвести сборку в обратной последовательности и дождаться вечера когда можно будет поверить качество света ламп заднего хода.

Если установить качественные светодиодные лампы с хорошими диодами, свет улучшиться в разы — проверено.

Сегодня установил на свой Спортик засвеченные задние внутренние фонари крышки багажника (Задние фонари Киа Спортейдж, часть 1, Задние фонари Киа Спортейдж, часть 2). Эмоции просто переполняют!

После установки совсем другой вид: всё теперь стало выглядеть гармонично и красиво. До этого автомобиль смотрелся как-то куцо, как будто, чего-то не хватает.

Задние незасвеченные фонари при дневном освещении

Итак, открываем крышечку, где спрятан разъем проводки и внутреннее крепление фонаря. Отсоединяем разъем проводки, нажатием фиксатора.

Крепление заднего фонаря и разъем для подключения к электропроводке

Фонарь крепится 4 гайками. Две гайки я открутил ключом на 10 (фото ниже).

Внешнее крепление фонаря

2 внутренние гайки нужно откручивать с помощью головки на 10. Одна фара у меня снялась легко, а вторая уже успела примерзнуть, так как утром я помыл машину на автомойке, а на улице был мороз минус 6. Но потихоньку, потихоньку, я снял и её.

Установил новые фонари. Смотрится замечательно!

На фото, к сожалению, фонари выглядят не совсем с правильной цветопередачей. На самом деле они светят ярким ровным красным светом, а на фото яркие места засвечены жёлтым.

Теперь осталось продать старые фонари. Этим и займусь после новогодних праздников.

Задние засвеченные фонари при дневном освещении

Задние засвеченные фонари KIA Sportage 3 SL (фото со вспышкой)

Задние засвеченные фонари KIA Sportage 3 SL

Задние засвеченные фонари KIA Sportage 3 SL (фото без вспышки)

ПОДЕЛИТЕСЬ НАШЕЙ СТАТЬЕЙ С ДРУЗЬЯМИ

комментария 3 на “Задние фонари Киа Спортейдж 3 засвечены”

В Ульяновске есть дилерский центр КИА, который уже два года занимает первое место, как лучший дилерский центр в стране. Может быть поэтому на улицах нашего города автомобилей, в том числе и КИА Спортейдж. Но вот, Спортик с засвеченными задними фонарями я видел только один.

Будем считать, что я второй в нашем городе 🙂

При подключении готовых фонарей нужно ли тянуть дополнительную проводку?

Нет, ничего тянуть не надо, всё уже было, просто установил и подключил. Работает.

Световые приборы должны хорошо работать, а в случае перегорания лампы Киа Спортейдж 3 требуют замены. При регулярной эксплуатации корейского автомобиля нужно держать при себе запасные осветительные элементы. Особенно это касается ламп, отвечающих за ближний и дальний свет, поворотников и стопов. Установка новых расходников не представляет сложностей, главное, соблюдать определенные производителем правила установки.

Замена ламп в передней блок фаре

Фара головного света, Kia Sportage 3

Особенность Киа Спортейдж 3 поколения состоит в том, что произвести замену лампочек можно и без предварительного демонтажа фары, значит, процесс значительно упрощается. Единственный момент – заменить лампы стопов и другие световые приборы сзади можно только после демонтажа фонаря. В остальном затруднений возникнуть не должно.

Меняем лампы ближнего и дальнего света Kia Sportage 3

Ближнего и дальнего света Kia Sportage 3

Замена лампы ближнего света на кроссовере Киа Спортейдж 3 осуществляется следующим образом. Снимается крышка фары, для этого ее проворачивают в левую сторону до упора. Открывается доступ к разъему, который снимается, если потянуть на себя. Лампа удерживается пружинным фиксатором, который необходимо отстегнуть.

Cнимаем крышку фары, снимаем электрический разъём, отстёгиваем пружину, фиксирующую лампу, и меняем. (ссылка на источник изображения)

От правильно установки нового расходника будет зависеть направление свечения, поэтому важно вставить лампочку корректно. Аналогично обновляется лампа дальнего света. Блоки, отвечающие за свечение лампочек, маркируются надписью CAN. Дело в том, что предохранителя, защищающего цепь, нет, а вместо него предусмотрена микросхема, которая обесточивает световые приборы при замыкании. На кроссовер также можно поставить ксенон.

Габаритные огни

Передние габариты на автомобиле Kia Sportage 3 установлены под крышкой, за которой смонтирована лампочка дальнего света. Для замены патрон габаритного огня вытягивается из посадочного места. Облегчить извлечение патрона можно, если предварительно отключить разъем с лампы дальнего света. Лампочка не предусматривает цоколя, вместо нее можно смонтировать светодиод.

Поворотники

Замена поворотников на Киа Спортейдж 3 осуществляется так:

Лампы ПТФ

Замена лампочки ПТФ на кроссовере Киа Спортейдж предполагает поднятие автомобиля домкратом. Доступ к противотуманке закрыт пластиковой защитой арки, поэтому необходимо убрать четыре фиксирующих клипсы. Разъем вынимается при зажатых фиксаторах, а лампу нужно прокрутить влево и вытянуть. В фонаре стоит специальный поворотный световой прибор, которые меняется аналогично.

Снять разъем питания противотуманки, нажав на него по бокам. Повернув, извлечь. Новую вставить и провернуть по часовой стрелкой. (ссылка на источник изображений)

На Kia Sportage 3 поворотный свет включается вместе с ближним и поворотником, причем скорость авто не должна превышать 40 км/ч.

Смена лампочек в заднем фонаре

Последовательность действий при замене световых приборов заднего фонаря Киа Спортейдж:

На Киа Спортейдж 3 поколения стоит двухнитевый световой элемент, одна нить – это стоп-сигнал, другая – габарит.

Двухнитевый световой элемент, одна нить – это стоп-сигнал, другая – габарит.

Лампы на крышке багажника

Блок расположен в дверце багажного отделения Kia Sportage 3. Замена лампочки не представляет трудностей, нужно лишь поддеть крышку блока, отключить разъем и извлечь патрон. Установка производится в обратном порядке.

Для доступа к световому элементу в блок-фаре которая находится в двери багажника, достаточно снять защитную крышку и отсоединив разъем, вынуть патрон с лампочкой. (ссылка на источник изображения)

Замена ламп в салоне Спортейдж 3

В салоне корейского кроссовера Киа Спортейдж третьего поколения стоит плафон, отвечающих за индивидуальное освещение. Смена всех источников света в салоне проходит одинаково. Алгоритм действий такой:

Правила замены автомобильных ламп

Когда производится замена световых приборов кроссовера Киа Спортейдж 3, нужно соблюдать определенные правила. Если речь идет об установке ксенона, то нужно выполнить следующее:

1. внимательно осмотреть приобретенные осветительные элементы;
2. обратиться к продавцу при обнаружении брака;
3. перед монтажом вытереть насухо руки (обезжирить их при наличии следов масла);
4. надеть защитные очки, чтобы исключить травму глаза;
5. при установке проверить контакты и провода (на них не должно быть следов окисления, повреждений изоляции);
6. во время монтажа не трогать колбу лампочки, а при касании обезжирить ее спиртом.

Если речь идет о монтаже галогеновых ламп, нужно:

Дебют Kia Sportage 4 состоялся на отечественном авторынке весной 2016-го года. Автомобиль претерпел много внешних изменений, включая оптику. Заменяя лампы Киа Спортейдж 4, важно соблюдать осторожность и помнить о технике безопасности, чтобы случайно не получить удар током.

Правила замены автомобильных ламп

Для замены освещения в Киа Спортейдж 4, нужно обратиться в сервисный центр или воспользоваться специальным инструктажем. А вот несколько полезных рекомендаций.

Что следует учесть, устанавливая ксеноновое освещение:

• осмотреть составные части комплекта, чтобы удостовериться в отсутствие дефектов;
• в соединении контактов – изоляция должна быть цельной, без окисления;
• перед установкой рекомендовано протереть лампу спиртом, чтобы обезжирить.
• обращаться с лампами для Киа Спортейдж поколения 4 нужно очень аккуратно и стараться не трогать их голыми руками;
• установку выполнять только сухими и чистыми руками, иначе можно получить удар током;
• работу нужно выполнять исключительно в затемненных очках, чтобы не травмировать глаза.

Что следует учесть, выполняя установку галогенного света в Киа Спортейдж 4:

• Для работы следует взять перчатки или салфетку. Материал может быть любым. Главное, чтобы он не оставлял волокон;
• При контакте стекла и голой кожи, нужно протереть поверхность мягкой салфеткой, смоченной в спирте;
• Следует соблюдать осторожность в работе с ними, иначе такие лампочки прослужат очень недолго.
• Следует запомнить, что лампы галогенного света слишком чувствительны к грязи. Температура лампочки способна попросту сжечь любую грязь на стекле. Но взамен оставшиеся следы понизят светоотдачу, и в дальнейшем это способно привести только к тому, что поверхность потрескается.

Замена ламп в передней блок-фаре Sportage 4

Фары (дальний и ближний);

Лампа переднего указателя поворота;

Дневной ходовой огонь и габарит (галогенная); Дневной ходовой огонь и габарит (светодиодные);
Противотуманная фары (накаливания);

Противотуманная фара (светодиод)

Если возникла нужда поменять лампу и аналогичные детали прямо здесь и сейчас, необходимо припарковать Киа Спортейдж 4 в подходящем месте, поставить его на ручной тормоз, отключить движок и отсоединить отрицательный вывод аккумулятора.

Передняя фара Kia Sportage IV

В процессе замены перегоревших лампочек следует во всем соблюдать абсолютную осторожность! Иначе есть риск, что может перегореть плавкий предохранитель. Или, того хуже, повредится электропроводка. И тогда уже точно придется ехать на станцию техобслуживания.

Смена источников дальнего/ближнего света

Данное руководство позволит выполнить замену лампочек на Киа Спортейдж поколения 4 собственноручно.

Откручиваем крышку фары, против часовой стрелки и на себя. Сама лампочка снимается тоже после поворота против часовой стрелки. Дальше отсоединяем от разъёма.(ссылка на источник изображений)

1. Откинуть крышку капота.
2. Снять крышечку фонаря, провернув ее против часовой.
3. Далее отделить разъем патрона лампочки. Патрон необходимо крутить против часовой до тех пор, пока он не сравняется выступами с углублениями блок-фары.
4. Теперь требуется поставить патрон в блок-фару.
5. Затем совместить уже упомянутые выступы с выемками, приложить небольшое усилие, нажав на патрон, и прокрутить по часовой.
6. Вернуть крышечку, также повернув ее в обратном направлении.

Габариты

Благодаря этому руководству можно легко самому заменить габаритные огни на Sportage поколения 4:

1. Откинуть крышку капота.
2. Вынуть патрон лампочки. Нужно поворачивать его против часовой до тех пор, пока выступы не совпадут с прорезями корпуса блок-фары.
3. Вынуть лампочку. Чуть нажать и провернуть в направлении против часовой так, чтобы крепежи совпали с углублениями патрона.
4. Вставить лампочку на замену и провернуть до закрепления.
5. Вернуть патрон, совместив фиксаторы с пазами. Надавить на него и провернуть в обратную сторону.

Указатель поворота

Теперь о замене поворотников для Киа Спортейдж 4:

1. Откинуть крышку капота.
2. Вынуть патрон, проворачивая против часовой до тех пор, пока фиксаторы на нем не совпадут с пазами.
3. Вынуть лампу, поворачивая все также против.
4. Вставить замену и провернуть до закрепления.
5. Возвратить патрон и провернуть по часовой.

Передняя ПТФ

Передняя ПТФ Kia Sportage 4

Примечательно, что это освещение в модели Спортейдж поколения 4 есть возможность заменить, только воспользовавшись смотровой ямой либо подъемником.

Потому что надо открутить фиксатор нижнего участка подкрылка, аккуратно вынув плоской отверткой пистоны из пластика.

Cнимаем 4 фиксатора (жёлтые) и саморез (красный) крестовой отверткой, соединяющие бампер и защиту колёсной арки.

Разобравшись с разъемом, нужно аккуратно провернуть и вынуть лампочку.

Меняем лампочки стоп-сигнала и габарита

Данное руководство для Kia Sportage поколения 4 будет немного отличаться от предыдущих:

1. Откинуть крышку багажника.
2. Откупорить сервисную крышечку.

Подсветка номера

Подсветка номера Kia Sportage 4

Как выполнить замену подсветки номера Киа Спортейдж поколения 4:

Боковой указатель поворота

Боковые указатели поворота Kia Sportage 4

Замена этого освещения в Киа Спортейдж 4 производится следующим образом:

1. Снять с корпуса авто рассеиватель и снять затем узел лампы.
2. Убрать электро-разъем.
3. Отделить гнездо от рассеивателя вращательными движениями против часовой.
4. Убрать лампочку и заменить.
5. Объединить гнездо с рассеивателем, подсоединить обратно электро-разъем.
6. Вернуть по местам детали.

Замена лампочек в салоне

Салонные источники света меняются по одному алгоритму, но следует соблюдать осторожность! Перед началом работ в салоне важно убедиться, что освещение отключено, чтобы не получить удар током.

Замена лампочек в салоне Kia Sportage IV

Действовать следует так:

• Плоской отверткой, поддеть рассеиватель.
• Вытащить лампочку и заменить новой.

Важно быть внимательными, чтобы не повредить рассеиватели модели Спортейдж 4 и пластиковые корпуса.

Заключение

Заменяются лампы быстро и по одному и тому же принципу. Так что выполнить замену в автомобиле Киа Спортейдж поколения 4 будет несложно и без посторонней помощи. Стандартные лампы накаливания в салоне можно заменить светодиодами.
