Примечание: номер индикатора в таблице “Индикаторы комбинации приборов” соответствует номеру пункта

1. Индикатор состояния стояночной тормозной системы и низкого уровня тормозной жидкости.

а) Индикатор загорается при повороте ключа в замке зажигания в положение “ON” или “START” и гаснет через несколько секунд.

б) Индикатор загорается или остается гореть в случае, если:

• включен стояночный тормоз;
• низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов;
• неисправна электрическая цепь индикатора.

Примечание: если электронная система распределения тормозных усилий (EBD) неисправна, то индикаторы антиблокировочной системы тормозов (ABS) и состояния стояночной тормозной системы и уровня тормозной жидкости будут гореть одновременно.

в) Если во время движения загорелся индикатор, то необходимо замедлить скорость, съехать с дороги и осторожно остановить автомобиль. Замедлить скорость можно торможением двигателем и применением стояночного тормоза, но не забудьте при этом нажать на тормозную педаль для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади.

Внимание: из-за неисправности тормозной путь будет увеличен.

г) Проверьте стояночный тормоз, возможно он включен. Если стояночный тормоз выключен, а индикатор горит после его выключения, то возникла неисправность в тормозной системе.

д) Проверьте уровень тормозной жидкости в бачке.

Если уровень тормозной жидкости низок, то долейте жидкость и в безопасном месте проверьте эффективность торможения автомобиля. Если вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если тормоза не работают, то автомобиль необходимо эвакуировать для ремонта.

Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно.

Если уровень тормозной жидкости в норме, то, возможно, неэффективно работает вакуумный усилитель тормозов или неисправна электрическая цепь индикатора.

2. Индикатор антиблокировочной системы тормозов (ABS).

а) После поворота ключа в замке зажигания в положение “ON” индикатор загорается и через несколько секунд гаснет.

б) Если индикатор горит при работающем двигателе, загорелся во время движения или не загорается на несколько секунд после поворота ключа в замке зажигания в положение “ON”, то это значит, что возможно наличие неисправностей в системе ABS (система ABS не действует и работает только обычная тормозная система).

Внимание: многократное нажатие на педаль тормоза может привести к включению индикатора на несколько секунд.

3. Индикатор зарядки аккумуляторной батареи.

а) Индикатор загорается при повороте ключа в замке зажигания в положение “ON” и должен погаснуть после пуска двигателя.

б) Если во время движения загорится индикатор, то съедьте с дороги и немедленно остановите автомобиль. Откройте капот и проверьте состояние ремня привода генератора. Если ремень оборван или ослаблен, то автомобиль необходимо эвакуировать для ремонта.

Внимание: работа двигателя, когда ремень привода генератора оборван или ослаблен, приведет к перегреву и повреждению двигателя, из-за особенностей конструкции (данным ремнем приводится в действие насос охлаждающей жидкости).

в) Если ремень цели его натяжение в норме, то неисправна система зарядки. В этом случае двигатель будет продолжать работать, пока аккумуляторная батарея полностью не разрядится. Выключите дополнительное электрооборудование (кондиционер, вентилятор отопителя, магнитолу и др.) и двигайтесь к месту ремонта.

4. Индикатор низкого давления моторного масла.

а) Индикатор загорается при повороте ключа в замке зажигания в положение “ON” и должен погаснуть после пуска двигателя.

б) Индикатор загорается, если давление моторного масла слишком низкое.

в) Если во время движения индикатор мигает или горит, то необходимо съехать на обочину и выключить зажигание.

• Индикатор может мигать после резкого торможения или когда двигатель работает на холостом ходу. Неисправность отсутствует, если индикатор гаснет при небольшом увеличении оборотов двигателя.
• Индикатор может загореться, когда уровень масла в двигателе слишком низок. Но данный индикатор не предназначен для информирования о низком уровне масла, поэтому периодически проверяйте уровень с помощью щупа.

5. Индикатор “проверь двигатель” (CHECK ENGINE).

а) Индикатор загорается при повороте ключа в замке зажигания в положение “ON” на несколько секунд, а затем гаснет, информируя водителя о проверке системы управления двигателем.

б) Если индикатор продолжает гореть или загорается во время движения, это свидетельствует о наличии неисправностей в электронной системе управления двигателем. В данном случае необходимо двигаться к месту ремонта и произвести диагностику системы управления двигателем.

Комбинация приборов (возможные варианты).

1 – тахометр,

2 – индикаторы указателей поворота,

3 – спидометр,

4 – индикатор перегрева двигателя (модификации),

5 – индикаторы комбинации приборов,

6 – одометр, счетчики пробега,

7 – индикатор положения селектора АКПП (модели с АКПП),

8 – указатель количества топлива,

9 – указатель температуры охлаждающей жидкости (модификации).

Таблица. Индикаторы комбинации приборов.

6. Индикатор низкой температуры охлаждающей жидкости двигателя.

а) Индикатор загорается при повороте ключа в замке зажигания в положение “ON” и затем гаснет (если температура охлаждающей жидкости более 60±3°С). Если температура охлаждающей жидкости ниже допустимой, то индикатор будет продолжать гореть, пока двигатель не будет прогрет.

б) Если индикатор не загорается или не гаснет, даже когда двигатель прогрет, необходимо обратиться на СТО для устранения возможной неисправности.

7. Индикатор перегрева двигателя.

а) Индикатор загорается при включении зажигания и затем гаснет. Индикатор будет мигать, если во время движения автомобиля двигатель перегрелся (температура охлаждающей жидкости превысила 123 ± 3°С). В этом случае немедленно остановите автомобиль в безопасном месте и выполните процедуры, описанные в подразделе “Перегрев двигателя” данной главы.

б) Индикатор погаснет, когда температура охлаждающей жидкости снизится до допустимых значений.

8. Индикатор незакрытой крышки лючка заливной горловины.

Индикатор загорается в случае потери крышки заливной горловины топливного бака или если крышка закрыта не до конца.

Примечание: в случае потери крышки заливной горловины топливного бака замените ее только оригинальной крышкой.

9. Индикатор непристегнутого ремня безопасности водителя.

Индикатор загорается при повороте ключа в замке в положение “ON”. В случае, если водитель не пристегнут ремнем безопасности, срабатывает “зуммер” и индикатор мигает шесть раз, после чего гаснет. Если ремень безопасности водителя не будет пристегнут в течение 30 секунд после запуска двигателя, включится “зуммер” и индикатор будет мигать по шесть раз каждые 24 секунды (периодичность составляет 11 раз, после индикатор и “зуммер” выключатся).

10. Индикатор открытой или неплотно закрытой боковой двери.

Индикатор остаётся включенным до тех пор, пока все боковые двери не будут плотно закрыты.

11. Индикатор открытой или неплотно закрытой крышки багажника.

Индикатор остается включенным до тех пор, пока крышка багажника не будет плотно закрыта.

12. Индикатор неисправности электроусилителя рулевого управления.

Индикатор загорается при повороте ключа в замке зажигания в положение “ON” или “START” примерно на четыре секунды, а затем гаснет. Если индикатор загорелся во время движения или не гаснет после запуска двигателя, это свидетельствует о наличии неисправности в системе электроусилителя рулевого управления. Обратитесь на станцию технического обслуживания

13. Индикатор включения дальнего света фар загорается при включении дальнего света фар.

14. Индикаторы указателей поворота.

Индикаторы мигают при включении указателей поворотов или аварийной сигнализации. Слишком частое мигание индикаторов указывает на плохое соединение в цепи указателей поворотов или на отказ лампы указателя поворота.

15. Индикаторы положения селектора АКПП.

При переводе селектора АКПП в любое положение на ЖК-дисплее одометра, расположенного на комбинации приборов, загорается индикатор, соответствующий выбранному положению. Более подробно см. в разделе ” Управление автомобилем с АКПП
“.

16. Индикатор выключения повышающей передачи “O/D OFF” информирует водителя о запрещении использования повышающей передачи АКПП. Более подробно см. раздел ” Управление автомобилем с АКПП
“.

17. Индикатор системы подушек безопасности (SRS).

а) При повороте ключа в замке зажигания в положение “ON” или “START’ индикатор должен загореться приблизительно на 6 секунд, а затем погаснуть. Это означает, что система SRS исправна и готова к работе.

б) Если индикатор не загорается при запуске двигателя, не гаснет после запуска или загорелся во время движения, то это является признаком неисправности в системе SRS.

18. Индикатор отключения подушек безопасности переднего пассажира.

Индикатор загорается при включении зажигания и должен погаснуть через четыре секунды. Индикатор будет гореть только в том случае, если подушки безопасности переднего пассажира деактивированы при помощи выключателя принудительного отключения подушек безопасности переднего пассажира. Более подробно см. раздел ” Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS
“.

19. Индикатор иммобилайзера.

Индикатор загорается при повороте ключа в замке зажигания в положение “ON” для запуска двигателя. Если индикатор не загорелся или мигает, когда замок зажигания находится в положении “ON”, возможно, иммобилайзер неисправен и необходимо выполнить проверку системы.

20. Индикатор низкого уровня топлива. Индикатор загорается, когда ключ в замке зажигания находится в положении “ON”, а количество топлива в баке менее 5,5 л. На склонах или при поворотах индикатор может загораться из-за колебаний топлива в баке.

Внимание: не ездите при слишком низком уровне топлива в баке. Полная выработка топлива может привести к выходу из строя топливного насоса или каталитического нейтрализатора.

21. Индикатор низкого уровня жидкости в бачке омывателя загорается, когда в бачке омывателя заканчивается жидкость.

22. Индикатор неисправности лампы стоп-сигнала/заднего габарита загорается при наличии неисправности в цепи ламп задних габаритов или стоп-сигналов (например, перегорела лампа). Если индикатор загорелся, выполните замену перегоревшей лампы (см. главу ” Электрооборудование кузова
“). В случае, если индикатор продолжает гореть после замены лампы, выполните проверку электрической цепи лампы.

23. Звуковая сигнализация на автомобиле (“зуммер”).

а) Зуммер срабатывает, когда ключ в замке зажигания находится в положении “LOCK” и открыта дверь водителя.

б) Зуммер срабатывает в течение 6 секунд после включения зажигания, если не пристегнут ремень безопасности переднего сиденья.

в) Зуммер срабатывает, если автомобиль начал перемещаться со скоростью более 10 км/ч при поднятом рычаге стояночного тормоза.

г) (Модификации) Зуммер срабатывает, если при включении зажигания открыта одна из дверей.

Примечание: показания маршрутного компьютера отображаются на ЖК-дисплее одометра, когда ключ в замке зажигания находится в положении “АСС” или “ON”.

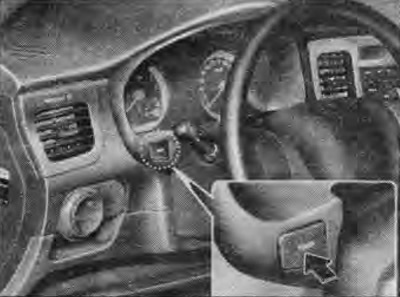

1. Переключение показаний маршрутного компьютера осуществляется нажатием кнопки “TRIP”. Для сброса показаний маршрутного компьютера нажимайте на кнопку “TRIP” более одной секунды.

2. При каждом кратковременном нажатии кнопки “TRIP” на ЖК-дисплее отображается следующая информация:

а) Температура наружного воздуха (термометр).

Термометр отображает температуру наружного воздуха в диапазоне от -40°С (-40°F) до 80°С (176°F).

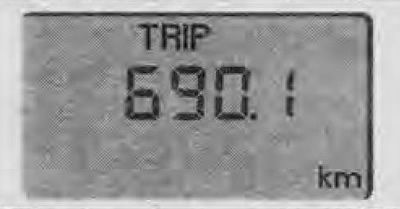

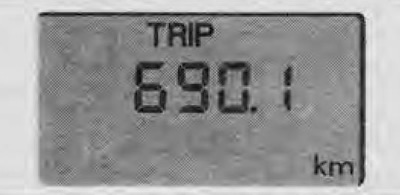

б) Счетчик пробега.

Счетчик пробега показывает расстояние, пройденное с момента последней установки счетчика на ноль. Для сброса счетчика нажмите и удерживайте кнопку “TRIP” более секунды.

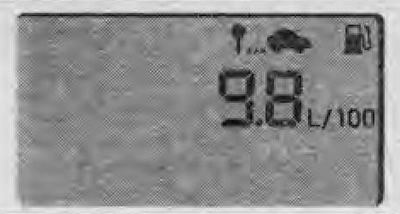

в) Мгновенный расход топлива.

В данном режиме рассчитывается текущий расход топлива. Показания счетчика обновляются каждые 2 секунды, тогда скорость автомобиля превышает 10 км/ч.

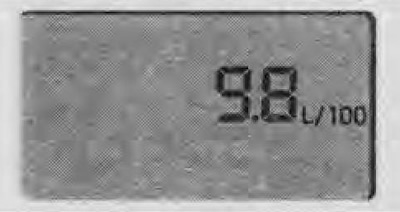

г) Средний расход топлива.

В данном режиме показывается оцениваемый маршрутным компьютером средний расход топлива (в диапазоне 0,0 – 99.9 л/100 км) на основе общего объема израсходованного топливо и пройденного расстояния с момента последней установки счетчика на ноль. Чтобы обнулить значение, нажмите и удерживайте кнопку “TRIP” более секунды.

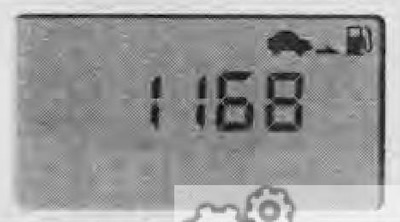

д) Примерное расстояние, которое может проехать автомобиль из расчета оставшегося топлива в баке.

В данном режиме на ЖК-дисплее показывается оцениваемый маршрутным компьютером пробег на топливе, оставшемся в баке после заправки. Данная величина зависит от условий и скорости движения, а также от манеры вождения и может отличаться от реального значения.

Внимание: после разряда или отключения аккумуляторной батареи показания о расстоянии, которое может проехать автомобиль из расчета оставшегося топлива в баке могут быть неверными.

• Маршрутный компьютер определит увеличение уровня топлива в баке (заправка) и скорректирует показания только при заправке бака более чем 6 литрами топлива.
• Если в баке остается топлива меньше, чем на 50 км, то показания счетчика заменятся индикацией вида и будет мигать индикатор данного режима.
