В большинстве автомобилей топливо проходит две стадии очистки — грубую и тонкую. Такая схема реализована и в автомобиле ВАЗ 2170 «Лада Приора». На первом этапе топливо проходит через металлическую сетку, на втором — через бумажный фильтр в герметичном корпусе. Самостоятельная замена этих элементов не представляет большой сложности.

Топливная система любого автомобиля призвана обеспечить своевременную подачу горючего к мотору. Однако при работоспособности всех элементов системы могут наблюдаться проблемы с фильтрами. Независимо от марки автомобиля и года выпуска, автолюбитель может самостоятельно диагностировать неполадки в работе фильтра тонкой и грубой очистки топлива, провести их замену или промывку. Главное — действовать осторожно и заранее подготовить все необходимые инструменты для работы.

Содержание
  1. Что такое топливный фильтр
  2. Фильтр очистки для карбюраторных автомобилей
  3. Фильтр для инжекторов
  4. Фильтрация дизельных систем
  5. Фильтр грубой очистки
  6. Фильтры тонкой очистки
  7. Когда и почему нужно менять/чистить сетку бензонасоса
  8. Как почистить бензонасос самому
  9. Советы и рекомендации
  10. Периодичность замены топливных фильтров
  11. Когда требуется их замена
  12. Устройство фильтров топлива тонкой и грубой очистки
  13. Замена на разных видах двигателей
  14. Как снять фильтр с карбюраторного мотора
  15. Как снять топливный фильтр на инжекторных моделях авто
  16. Как очистить
  17. Особенности топливных фильтров автомобиля «Лада Приора»
  18. Цена фильтров тонкой очистки для ВАЗ 2170
  19. Обзор топливных фильтров для ВАЗ
  20. Где находится
  21. Замена фильтра тонкой очистки топлива
  22. Установка топливного фильтра
  23. Расположение топливных фильтров
  24. Порядок замены сетки бензонасоса
  25. Подготовка к работе
  26. Порядок действий при снятии сетки
  27. Замена сетки бензонасоса
  28. Дополнительно про Kia

Что такое топливный фильтр

Топливный фильтр — это необходимый элемент любой топливной системы любого автомобиля. Его главная задача — пропускать через себя топливо и отсеивать частицы пыли, грязи, ржавчины и примесей. То есть проводить фильтрацию горючего перед его подачей в двигатель. Если бы не работа фильтра, то все осадки и отложения, которые имеются в горючем, забивали бы отверстия в камерах мотора, что приведёт к быстрому выходу из строя силового агрегата.

Читайте также:  Дневные ходовые огни рио 4 замена

Топливные системы выпускаемых сегодня автомобилей можно разделить на три категории:

В каждой из них есть свои особенности строения и функционирования.

Фильтр очистки для карбюраторных автомобилей

Работая совместно с карбюратором, фильтр получает от бензонасоса горючее и очищает его от примесей. Задача заключается в задержании даже самых мелких частиц, так как очень высок риск забивания отверстий жиклёров.

Сам он обычно изготавливается из прозрачного нейлона, чтобы автовладелец мог визуально определить степень его загрязнений. Качество фильтрования не выше 20 мкм.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Имеет простейшую конструкцию и посредственные характеристики очистки

Фильтр для инжекторов

Фильтрующий элемент выполнен из стали или легкосплавных материалов, так как только такое исполнение позволяет выдержать высокое давление в системе. Инжекторные моторы очень капризны относительно качества потребляемого горючего, поэтому расходники имеют высочайшее качество фильтрации — от 5 до 10 мкм.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Под сеточкой располагаются картонные вкладыши

Фильтрация дизельных систем

Топливные фильтры также предоставляют очень качественную степень очистки. При этом (из-за состава дизельного топлива) они обладают устройствами для выявления влаги. При накапливании критического количества конденсата в салоне автомобиля срабатывает сигнализатор.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Литой корпус и два штуцера для подключения шлангов. Не разборная конструкция


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Однозначного ответа на этот вопрос быть не может. В зависимости от от модели автомобиля и используемого типа топливной системы могут быть обозначены самые разные позиции. Однако в любом случае местонахождения будет между двигателем и топливным баком, ведь насос качает топливо из бензобака в мотор. Поэтому целесообразность нахождения фильтра на этом промежутке не вызывает сомнений.

На карбюраторных моделях он устанавливается непосредственно под капотом у карбюратора. Поэтому найти этот элемент и демонтировать его довольно просто.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

После поднятия капота можно сразу же увидеть этот элемент

В автомобилях инжекторного типа деталь расположена под днищем автомобиля — часто на задней балке.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Его легко найти по двум магистралям

В дизельных моторах очистка проводится фильтром, который вмонтирован между бензонасосом и мотором. Иногда деталь помещена внутрь бензобака, реже — под днище автомобиля.

Фильтр грубой очистки

Топливный фильтр для первичной (грубой) очистки горючего имеет простую конструкцию: он представляет собой картридж, внутри которого находится специфичная фильтрующая бумага. К тому же в обязательном порядке каждый оснащается сеткой, которая может пропустить только самые мелкие частицы.

Конструктивно он находится в корпусе из нержавейки или пластика и крепится в нужном положении посредством болтов. Между стенками корпуса и самим фильтром всегда выдерживается небольшое расстояние. Этот зазор используется для внедрения паронитовых вкладышей. Они обеспечивают повышенную герметичность устройства. В нижней части располагается успокоитель.

Фильтры тонкой очистки

Такие детали, которые предназначаются для вторичной (тонкой) очистки, могут быть двух видов:

Они обычно меняются чаще, чем грубой очистки, если говорить о дизельных двигателях. Конструктивно детали схожи по строению с фильтрами для первичной очистки, однако имеют мельчайшие отверстия в сеточке, чтобы задержать частицы и примеси в диаметре менее 0.01 мм.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

В связи с известным качеством топлива на отечественных заправках, возникает необходимость чаще менять топливные фильтры, менять или чистить сеточки бензонасоса. Какими бы качественными фильтрами вы не оснащали свой автомобиль – они действительно качественно очищают бензин и дизель от грязи и пыли, однако менять их приходится намного чаще,чем указано в регламенте завода-изготовителя.

Разберемся, как самостоятельно почистить бензонасос и сетку грубой очистки, как часто это необходимо делать, и какие симптомы указывают на необходимость проведения этой операции.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Когда и почему нужно менять/чистить сетку бензонасоса

На актуализацию решения заняться чисткой или заменой сетки топливного насоса, должны указывать следующие факторы:

Важно понимать, что такой характер поведения автомобиля, как вялый разгон, невозможность обогнать другие машины, необходимость переходить на пониженную передачу при движении под горку.

Вышеуказанные проблемы говорят об одной из нескольких причин, напрямую связанных с топливной системой. Зафиксируем внимание на топливном насосе, и обсудим этот вопрос подробнее.

Проблемы с топливной системой разделим на три категории:

Также не следует исключать подсос воздуха из топливной системы, именно завоздушивание может блокировать подачу топлива к форсункам, особенно на дизельных моторах. Также из строя может выйти регулятор давления топлива, из-за которого топливо будет подаваться на форсунки частично под разным давлением, или вообще подача заблокируется. Если ваш автомобиль долгое время провел на стоянке – не исключайте возможность попадания воздуха в бензонасос, что также не дает возможности запустить мотор без прокачки, путем “скидывания” топливной трубки с топливной рампы.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Что касается бензонасоса, так выходить из строя он может мгновенно и постепенно, о чем будет свидетельствовать резкое снижением мощности.

Опытный сервисмен посоветует, в этом случае, посоветует вам заменить бензонасос, а также обратить внимание на состояние фильтра грубой очистки (та самая сеточка) и заменить топливный фильтр тонкой очистки.

Согласно общему регламенту, замена топливного фильтра производится каждые 50-70 тысяч километров, и зависит от качества бензина и самого фильтрующего элемента. В новых же автомобилях регламент замены сетки – 120 000 км пробега, причем автопроизводитель старается так, чтобы менять топливную станцию в сборе с насосом, находящуюся в баке.

Стоит отметить, что забитая сетка бензонасоса и фильтр крайне пагубно влияет на двигатели с непосредственным впрыском топлива, может привести к засорению дорогостоящих форсунок, а также к детонации из-за высокой температуры в цилиндре (недостаточное количество топлива не охлаждает цилиндр).

Итак, исходя из того, что сетка бензонасоса и фильтр тонкой очистки стоят относительно недорого – рекомендуется менять их минимум каждые 50000 км, либо придерживайтесь заводскому регламенту.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Как почистить бензонасос самому

Итак, бензонасос находится в топливном баке. Современные автомобили оборудованы топливной станции, где большой пластиковый “стакан”, на котором крепится насос и датчик уровня топлива, является попутно и фильтром. К насосу присоединен фильтр грубой очистки, на котором остается грязь и другие крупные отложения.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Итак, процесс чистки насоса и сетки происходит следующим образом:


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Также, после сборки, автомобиль не запустится сразу, поэтому несколько раз включите зажигание, чтобы насос прокачал топливо о магистрали, после запускайте двигатель.

Советы и рекомендации

Для того, чтобы топливная система всегда работала исправно, пользуйтесь следующими советами:

Периодичность замены топливных фильтров

В инструкции по эксплуатации всех переднеприводных моделей ВАЗ указан срок службы топливного фильтра, соответствующий 30 тыс. км пробега. Однако производитель не учитывает плохое качество бензина, пыльные разбитые дороги и тяжёлые условия эксплуатации авто. По этим причинам периодичность замены фильтров заметно сокращается.

Согласно рекомендациям профессионалов:


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

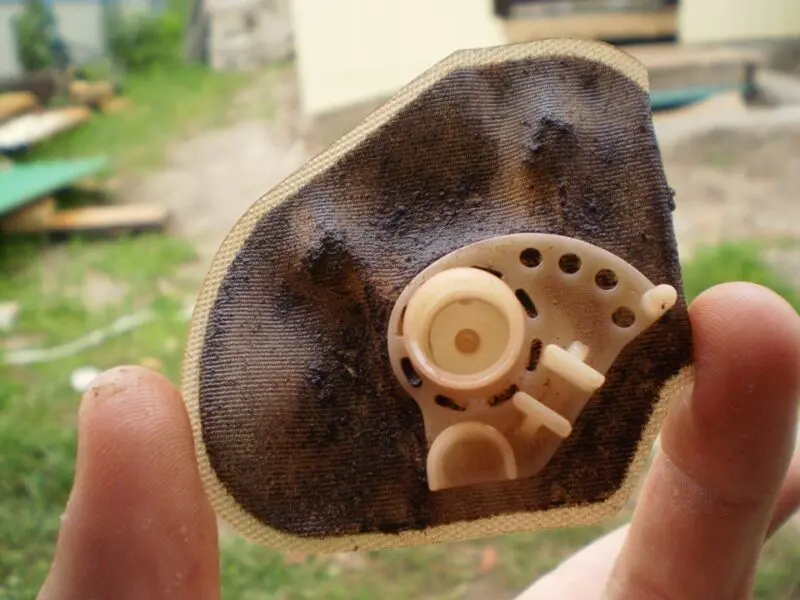

Сильное засорение сеточки ухудшает подачу бензина к форсункам

Замена фильтров также выполняется при обнаружении признаков преждевременного засорения в виде нехватки топлива при разгоне, движении под нагрузкой или на подъёме. Автомобиль начинает «тупить», а при нажатии на педаль акселератора из глушителе могут раздаваться хлопки.

При таких симптомах нужно прислушаться к работе бензонасоса перед запуском двигателя. Насосу требуется больше времени для создания давления в топливопроводах, поэтому его гул после включения зажигания слышен достаточно долго. Это означает, что пришла пора менять топливные фильтры.

Таким образом, технология замены топливных фильтров достаточно проста. Работу может выполнить практически любой автовладелец, располагающий парой часов свободного времени и стандартным набором инструментов. .

Когда требуется их замена

Только на инжекторных типах автомобилей можно оценить степень загрязнений, так как их корпус выполнен из прозрачного пластика. Во всех остальных случаях визуально определить чистоту фильтрующего элемента не представляется возможным.

Поэтому необходимо внимательно следить за поведением своего транспортного средства, и если в работе силового агрегата появляются следующие неполадки, то деталь явно нуждается в замене:

Практически на любом автомобиле заменить фильтрующие элементы не представляется сложной процедурой. Практика автолюбителей показывает, что замена топливного фильтра своими руками — это быстрая и простая операция, которая не требует специальной подготовки и оборудования.

Детали по рекомендациям производителя меняются:

Зачастую ресурс оригинального расходника равен ресурсу автомобиля, однако из-за применения некачественного топлива и агрессивной эксплуатации машины расходник нужно менять несколько раз на протяжении всего срока службы транспорта.

Устройство фильтров топлива тонкой и грубой очистки

На современных автомобилях часто устанавливаются два вида фильтрующих элементов:

Фильтр грубой очистки имеет металлический корпус и внутренности в виде сеточки, что позволяет ему задерживать частицы с длиной более 0.1 мм. То есть грубая очистка топлива подразумевает устранение самых крупных загрязняющих элементов.

Фильтром тонкой очистки оснащаются преимущественно инжекторные автомобили, так как их работоспособность целиком зависит от качества очистки горючего. Механизм представляет собой пластиковый корпус со вставленными в него картонными вкладышами. Специальная бумага задерживает мельчайшие частицы в потоке горючего, что способствует качественной очистке топлива.

То есть сетка и бумажные вкладыши призваны задерживать частицы грязи и примеси, препятствуя их проникновению в цилиндры двигателя.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Некоторые производители устанавливают совмещённые модели фильтров (грубая и тонкая очистка осуществляется одним устройством — сеператором)

Замена на разных видах двигателей

Независимо от того, какой марки и года выпуска ваш автомобиль, потребуется стандартный комплект инструментов для демонтажа и монтажа фильтрующего элемента:

Как снять фильтр с карбюраторного мотора

Процедура максимально облегчена тем, что фильтр установлен в подкапотном пространстве автомобиля. То есть достаточно дождаться, когда двигатель остынет, после чего начать демонтаж.

Важно! Перед тем как непосредственно снимать деталь, нужно стравить давление в системе. Для этого с бензонасоса снимается жгут проводов, чтобы прекратить подачу питания. После чего мотор запускается и работает до тех пор, пока не заглохнет из-за отсутствия топлива.

Порядок работ после стравливания давления в топливной системе выглядит так:


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Отсоединение топливных магистралей

Соответственно, монтаж нового элемента производится в обратном порядке.

Как снять топливный фильтр на инжекторных моделях авто

Работа будет несколько труднее, чем в предыдущем случае. На инжекторах деталь расположена под днищем, поэтому предварительно потребуется либо загнать машину на смотровую яму, либо высоко поддомкратить.

При этом меры предосторожности будут такими же, как и при работе с карбюраторными моторами: перед демонтажом нужно будет стравить давление в системе. Далее работы проводятся по схеме:


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Главное — создать удобные условия для работы

Как очистить

В большинстве случаев загрязнений топливных фильтров можно обойтись обычной промывкой/продувкой, а не покупать новый элемент на замену. Порядок чистки подразумевает демонтаж устройства и разборку корпуса устройства:

После процедуры очистки нужно убедиться в том, что процедура не прошла незаметно для мотора. Автомобиль заводится и поддерживается на холостом ходу не более, чем на 2 тыс. оборотов. В течение минуты двигатель будет работать — так исключается возможность образования воздушных пробок в системе. После чего мотор можно глушить. После этого необходимо проверить все крепёжные соединения на протекание.

Таким образом, процедура демонтажа и замены топливного фильтра может считаться доступной операцией даже для водителя-новичка. Нет необходимости обращаться в СТО и переплачивать за услуги специалистов, если замена и промывка фильтра проводится своими руками за 15–20 минут.

Копирайтер, рукодельница, путешественник


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Особенности топливных фильтров автомобиля «Лада Приора»

Топливные фильтры ВАЗ 2170 имеют свои особенности.

Примечательно, что эти расходные материалы подходят практически на все инжекторные модели ВАЗ, начиная от «десятки» и заканчивая «Калиной». Только в последних для крепления шлангов используются пластиковые фиксаторы (должны идти в комплекте), а для «Приоры» они не нужны.

При покупке фильтра грубой очистки ошибиться довольно сложно — он унифицирован для всего семейства переднеприводных моделей ВАЗ. Оригинальное изделие стоит около 50 руб.

Не следует приобретать сетку в сомнительных торговых точках. Подделка может быстро выйти из строя, засорив при этом фильтр тонкой очистки.

При покупке ФТО следует принимать во внимание ряд моментов.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Размер корпуса фильтра тонкой очистки унифицирован для всех инжекторных автомобилей ВАЗ

Цилиндрический корпус детали удерживается штатным хомутом, рассчитанным на диаметр 56 мм. Размеры патрубков, куда надеваются шланги с проволочными фиксаторами, составляют 8 мм.

Корпус ФТО может быть выполнен из металла или чёрной пластмассы. На автомобили ВАЗ производитель устанавливает оба вида фильтров — большого значения это не имеет.

На постсоветском пространстве хорошо себя зарекомендовали следующие производители топливных фильтров:


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Корпус фильтра может быть выполнен из металла или чёрной пластмассы

В ряду недорогих продуктов, изготавливаемых в РФ, можно выделить фирмы BIG и «Моторика».

Цена фильтров тонкой очистки для ВАЗ 2170

Цены ФТО актуальны на сентябрь 2017 года.

Обзор топливных фильтров для ВАЗ

https://youtube.com/watch?v=EOx2oDfsbCE%3Ffeature%3Doembed

Где находится


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Замена фильтра тонкой очистки топлива

Для снятия старого фильтра необходим свободный доступ к задней части автомобиля. Для этого его следует загнать на смотровую яму или эстакаду. Кроме инструмента, используемого при замене сетки, потребуется небольшая ёмкость для слива горючего.

Порядок замены ФТО следующий.

В отличие от других моделей ВАЗ, на автомобиле «Лада Приора» фильтр тонкой очистки установлен за баком и по положению трубок нельзя определить, какая из них подающая. Если предыдущий хозяин машины ничего не напутал со шлангами и установкой фильтра, то подача должна находиться с левой стороны, а с правой – «обратка».


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Шланги от фильтра уходят под бензобак

После замены проверяется работа фильтра под давлением. Для этого включается зажигание, и топливные магистрали проверяются на наличие протечек. Затем поверка повторяется на заведённом автомобиле. Алгоритм замены не зависит от количества клапанов двигателя.

Установка топливного фильтра

https://youtube.com/watch?v=62pWu1ivcI0%3Ffeature%3Doembed

Расположение топливных фильтров

В системе подачи топлива автомобиля «Лада Приора» доступ к фильтрам может быть затруднён.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Фильтр тонкой очистки на автомобиле «Лада Приора» находится сзади бензобака

Любой автолюбитель должен знать, где находятся следующие узлы:

Расположение фильтров и рампы топливной системы одинаково для всех модификаций ВАЗ 2170 вне зависимости от типа кузова (седан, хэтчбек или универсал).

Порядок замены сетки бензонасоса

Процедура замены топливных фильтров выглядит так:


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

Если сетку бензинового насоса не поменять вовремя, то всасывающий патрубок может забиться грязью

Так как ФТО расположен на днище автомобиля, для его замены потребуется подъёмник, смотровая яма или эстакада. Замену же сетки бензонасоса можно осуществить, просто поставив автомобиль на ровную поверхность. При этом бензобак должен быть хотя бы наполовину пуст. В противном случае при манипуляциях с ФГО можно пролить топливо на обшивку, и в салоне появится устойчивый запах бензина.

Подготовка к работе

Демонтировать электробензонасос можно в любом удобном месте, соблюдая меры пожарной безопасности.

Потребуются следующие инструменты:

Подготовка машины заключается в обеспечении доступа к верхнему люку бензобака. Для этого снимаются задние сиденья, а поверхность под ними очищается пылесосом. Это не позволит мусору попасть в бак.


Как снять фильтр грубой очистки с топливного фильтра киа церато 2

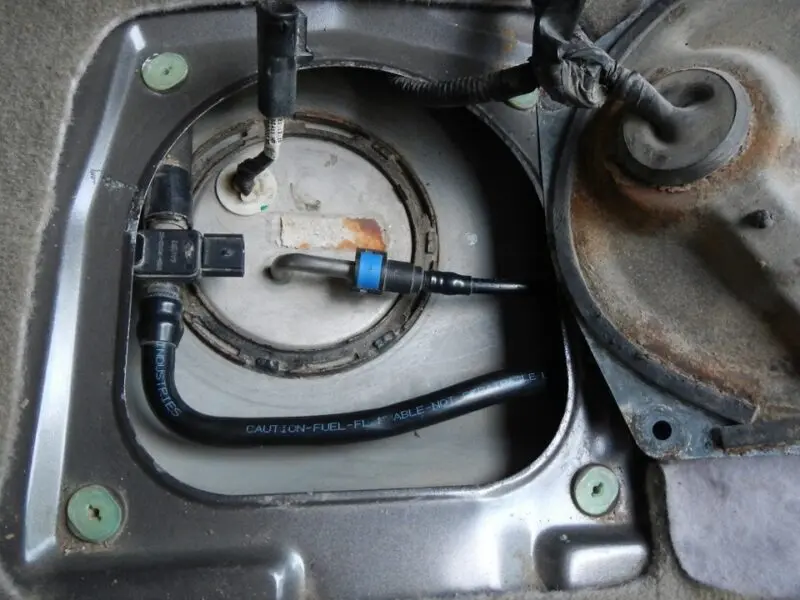

Находящийся под сиденьями люк покрыт слоем пыли, которую стоит убрать

Затем в системе подачи топлива сбрасывается давление, сохраняющееся после остановки мотора. Если этого не сделать, то при снятии любой трубки бензин брызнет наружу. Давление можно сбросить тремя способами:

Порядок действий при снятии сетки

Чтобы добраться до металлического люка, расположенного под задними сиденьями, нужно откинуть клапан напольного покрытия у правой (по ходу движения) двери. Дальнейшие операции выполняются в следующем порядке.

Сняв крышку люка в самом начале разборки, сделайте паузу и вычистите из открывшегося проёма всю пыль. Иначе её часть неизбежно попадёт в бак.

Сборку следует выполнять аккуратно, не допуская попадания в бензобак посторонних предметов. После установки фланца насоса следует прикрепить к любой шпильке провод массы. После удаления следов топлива нужно проверить герметичность соединений. При включённом зажигании работающий насос начнёт поднимать давление, и через неплотные стыки может вытекать бензин.

После замены сетки заводится двигатель, и его работа проверяется в разных режимах.

Технология замены ФГО на двигателях с 8 и 16 клапанами абсолютно одинакова. Имеется лишь несущественное отличие в расположении диагностического штуцера топливной рампы, не влияющее на порядок действий.

Замена сетки бензонасоса

https://youtube.com/watch?v=HS_QM8d92T8%3Ffeature%3Doembed
