Как поменять лампу в габаритах на Киа Рио 4 2020 года выпуска?

(1) Передний указатель поворота
(2) Фары (дальний свет)
(3) Габаритный фонарь*
(4) Интеллектуальный указатель поворота*
(5) Фары (ближний свет)
(6) Огни для езды в дневное время / Габаритный фонарь*
(7) Передняя противотуманная фара*

ОСТОРОЖНО – Галогенные лампы

• В галогенных лампах содержится газ под давлением, который может вызвать
  разлет осколков стекла при повреждении лампы.
• Всегда проявляйте особую осторожность при обращении с ними, не допускайте
  появления царапин и других механических повреждений. Не допускайте попадания
  жидкостей на включенные лампы. Не следует касаться стеклянных частей ламп голыми
  руками. Остатки масла могут привести к перегреву и взрыву колбы лампы. Включать
  лампу можно только после установки в фару.
• При повреждении или разрушении лампы срочно замените ее на новую. Осторожно
  утилизируйте поврежденную лампу.
• При замене ламп надевайте защитные очки. Перед выполнением работ дайте лампочке
  остыть.

Замена фары (тип HID) (при наличии)

Если лампа не работает, необходимо обратиться к авторизованному дилеру компании
Kia для проведения проверки автомобиля.

ОСТОРОЖНО – Ближний свет фар HID (при наличии)

Не пытайтесь производить замену и проверку технического состояния фар ближнего
света (КСЕНОНОВЫХ ламп), поскольку это может привести к поражению электрическим
током. Если фара ближнего света (КСЕНОНОВАЯ лампа) не работает, обращайтесь к авторизованному
дилеру компании Kia для проведения проверки автомобиля.

Ксеноновые лампы по своим характеристикам значительно превосходят галогенные
лампы. Срок службы ксеноновых ламп, по оценкам изготовителей, в два раза превышает
срок службы галогенных ламп, в зависимости от частоты их использования. В пределах
срока службы транспортного средства, вероятно, может потребоваться их замена. Если
включать и выключать фары чаще необходимого при обычном использовании, это сократит
срок службы ксеноновых ламп. Ксеноновые лампы перегорают не так, как это происходит
с галогенными лампами накаливания. Если фара гаснет через некоторое время работы,
но сразу же вновь включается, если выключить и снова включить переключатель фары,
это указывает на необходимость замены ксеноновой лампы. Компоненты ксенонового освещения
значительно сложнее обычных галогенных ламп и имеют более высокую стоимость замены.

Фары /Габаритный фонарь /Интеллектуальный указатель поворота (при наличии)

1. Откройте капот.
2. Снимите крышку лампы фары вращением против часовой стрелки.

3. Отсоедините разъем гнезда лампы фары.
4. Извлеките лампу из патрона.
5. Установите новую лампу фары.
6. Подсоедините разъем гнезда лампы фары.
7. Установите крышку лампы фары вращением по часовой стрелке.

Если после установки обратно передней блок-фары требуется ее регулировка, обратитесь
за консультацией к авторизованному дилеру Kia.

Лампа указателя поворота

1. Извлеките патрон из фары, повернув его против часовой стрелки так, чтобы фиксаторы
патрона совместились с выемками фары.
2. Извлеките лампу из патрона: для этого нажмите на нее и поверните против часовой
стрелки так, чтобы ее фиксаторы совместились с выемками патрона. Вытяните лампу
из патрона.
3. Вставьте новую лампу в патрон и поверните ее до фиксации.
4. Установите патрон в фару, совместив его фиксаторы с выемками фары. Нажмите на
патрон и поверните его по часовой стрелке.

Огни для езды в дневное время / Габаритный фонарь (при наличии)

Передняя противотуманная фара (при наличии)

1.Снимите нижнюю крышку, вывернув винты.
2.Протяните руку к задней части переднего бампера.
3.Отсоедините разъем питания.
4.Извлеките патрон из корпуса, провернув его против часовой стрелки до совмещения
выступов на патроне с прорезями корпуса.
5.Установите патрон в корпус. Для этого необходимо совместить выступы на патроне
с прорезями корпуса. Вдавите патрон в корпус и поверните его по часовой стрелке.
6.Подсоедините разъем питания.
7.Установите на место переднюю нижнюю крышку.

See also

Замена ламп в блок-фаре «Киа Рио» – несложная операция, справившись с которой вы сэкономите как средства, так и время, которые могли бы потратить на поездку в автосервис.

Работу проводим на правой блок-фаре, на левой блок-фаре лампы меняем аналогично.

Замена лампы головного света

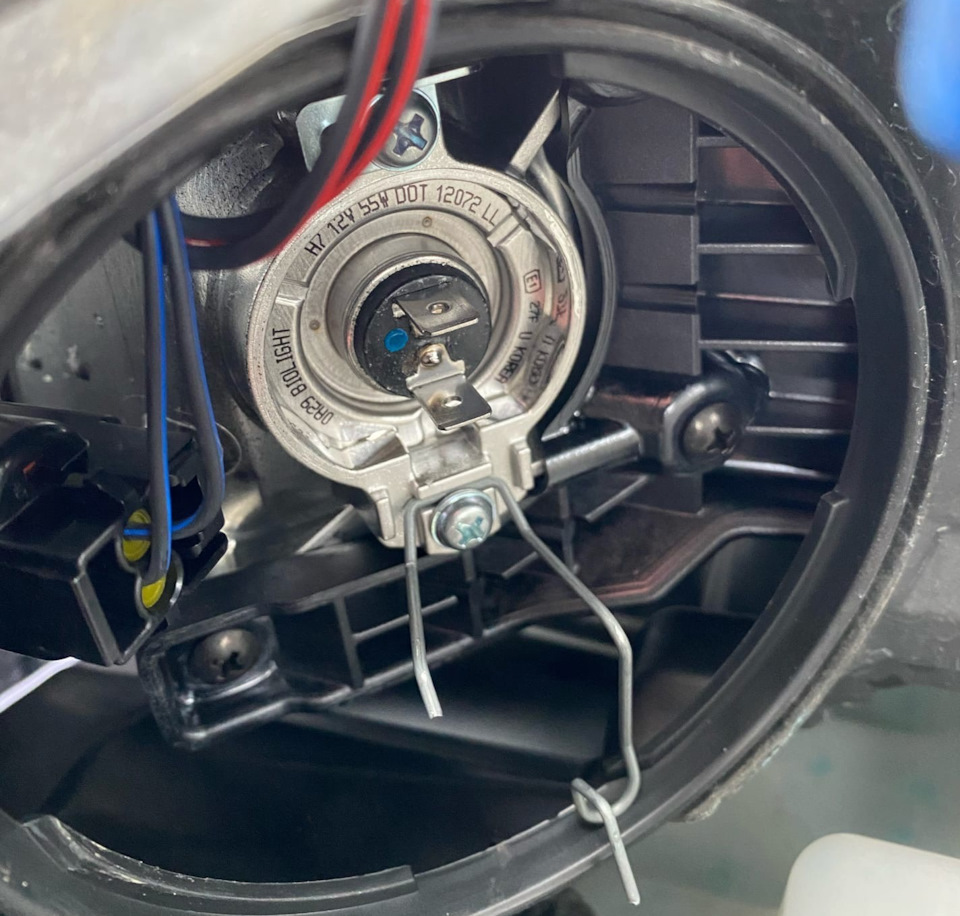

Для замены лампы головного света, повернув против часовой стрелки, снимаем защитную крышку ламп головного и габаритного света.


Отсоединяем колодку проводов от лампы головного света.


Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим его вверх.


Вынимаем лампу головного света из корпуса блок-фары.

Внимание! Лампа головного света — галогенная. Не следует касаться ее стеклянной колбы пальцами, т. к. следы от них приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу Н4 в обратной последовательности.

Замена лампы габаритного света

Для замены лампы габаритного света, потянув патрон лампы, вынимаем патрон с лампой из корпуса блок-фары.


Вынимаем лампу из патрона.

Устанавливаем новую лампу габаритного света W5W в обратной последовательности.

Замена лампы указателя поворота

Для замены лампы указателя поворота поворачиваем патрон лампы против часовой стрелки.



Нажав на лампу, поворачиваем ее против часовой стрелки до упора.


Устанавливаем новую лампу указателя поворота PY21W в обратной последовательности.

Подпишись и будешь всегда в курсе!

За рулем в Дзен

Давайте разберемся! Дано – новый Киа Рио Х, с пробегом около 600 км. в пред максимальной комплектации, оснащенный новой оптикой на базе би-галогеновых модулей и роскошными ходовыми огнями, выделяющими посвежевший седан на фоне прошлого поколения. Машина явно опережающая многих конкурентов уровнем оснащения, богатой отделкой и щедро осыпанная опциями с завода, приобретена владельцем для повседневного использования и регулярных выездов за город.

Все отлично! Седан оправдал надежды. Но, одна проблема категорически не устраивает хозяина – свет на дороге и это действительно печальный факт. Большинство новых Рио Х в комплектациях Комфорт и Люкс, продолжат продаваться с откровенно плохим, рефлекторными светом. Владелец их не рассматривал и в надежде на прогрессивные технологии корейцев, приобрел версию Престиж с билинзами. Практически топовая версия RIO с новыми фарами увы не оправдала ожиданий.

Галогеновый свет упакованный в линзы немногим лучше рефлекторного. Яркость и охват дорожного полотна на дороге, размытая светотеневая граница и явно не способные эффективно освещать дорогу в сложных погодных условиях. Режим дальнего света показал рваный рисунок и слабую засветку. К сожалению в очередной раз мы убедились, чуда не произошло и какой бы новой не была оптика, галоген и в Африке – галоген. Устаревший и вводящий в уныние.

Вскрытие фар показало неприятный сюрприз. Отражатели заводских линз имели явные производственные дефекты, неоднородное покрытие зеркальной части и избыточную сорность. Такая поверхность, в условиях чрезвычайно высоких температур от использования галогена, быстро начнет отслаиваться и за пару лет может полностью осыпаться, что в результате может привести к непоправимым последствиями.

На место штатных линз установлены современные Bi LED модули MTF Night Assistant Progressive с выдающимися характеристиками: мощностью 47 Ватт на ближнем и 50 Ватт в дальнем режиме и температурой свечения 5500К, что сопоставимо с белым холодным светом. Яркость каждого модуля составляет 3200 Люмен и правильно установленные линзы способны освещать дорожное полотно на дистанции более 500 метров. “Двухчиповая” конструкция, с гибридной системой охлаждения и отсутствие внешних драйверов, делают этот модуль одним из самых привлекательных в своей ценовой категории. Производящиеся в Тайване, модули МТФ Прогрессив имеют расширенную гарантию 2 года, а мы (Топ Тюнинг Москва), как официальный установочный центр MTF поддерживаем гарантийное покрытие на территории РФ.

В итоге оптика собрана и после точной настройки “по ГОСТу” заняла свое место на автомобиле. Внешне автомобиль и конструкция фар не изменились. Все функции и режимы работы фар остались прежние. Однако результат в нашем традиционном тесте говорит сам за себя. Плотная, равномерная заливка дорожного полотна с глубоким захватом обочин справа и слева и умеренно-четкая светотеневая граница. В режиме дальнего, оптика показывает ровный световой тоннель перед автомобилем с правильной геометрией и заметными горячими пятнами, характерными для этой серии оптики.

Теперь это замечательный Киа Рио Х готов к любым испытаниям и независимо от времени суток, погоды или времени года, будут шикарно освещать дорогу в городе, на трассе или при выезде на природу. В отличии от морально устаревшего галогена, светодиодные линзы имеют неоспоримые преимущества: потребляют меньше энергии, служат более 40 000 часов и не выделяют такое количество тепла. Плюсы качественных Bi LED систем так же можно назвать: мгновенную активацию высокую эффективность в дождливую погоду и в условиях тумана, что ставит решение на верхнюю строчку рейтинга доступных на текущий момент световых технологии, в том числе в сравнении с ксеноном.

Фары с галогеновым рефлектором встречаются чуть ли не на каждом втором автомобиле в дорожном потоке, вот только такое освещение сильно проигрывает линзовой оптике, которая в отличие от рефлектора не светит двумя пятнами, а имеет четкую светотеневую границу,
благодаря чему распределение света по дорожному полотну осуществляется эффективней. Именно об установке LED-линз в рефлекторные фары автомобиля KIA
Rio мы и поговорим в данном кейсе – мы установим качественные светодиодные линзы
MTF-Light Active Night LED 2.8 южнокорейского производства.

Исходная светотеневая граница и вид авто в момент обращения.

Свет и вид фар до установки линз.

Светодиодные линзы MTF-Light Active Night LED 2.8 относятся к среднеценовому сегменту, демонстрируя отличную яркость светового потока в температуре
5500K (холодный белый свет). Современные автомобилисты выбирают белое свечение фар, поэтому по нашей личной статистике мы продаем и устанавливаем в разы больше именно белых, а не желтых светодиодов, считая модули
и лампы. Собственно, именно за светодиодным светом сейчас будущее – LED-технология служит в разы дольше стандартных газовых ламп при меньшем потреблении питания аккумулятора.

Демонтаж фар, а также фара в разборе.

Светодиодная линза MTF, а также ее установка в фару.

Дополнительно мы поменяем заводские габариты на светодиодные лампы
Philips W5W 6000K – это больше для красоты, чем для практической пользы. Штатные габариты светятся желтым цветом, теперь же с новыми лампами он станет белым, аналогично тому,
какой у устанавливаемых линз. Результат, конечно, с точки зрения эстетики будет шикарным, но главное в головном свете – его мощность, именно от нее зависит комфорт и безопасность вождения в темное время суток.

Примеряем фары с линзами на автомобиль.

Для установки светодиодных линз на КИА Рио в первую очередь скидываем бампер, далее демонтируем обе фары и помещаем их в промышленную печку на разгерметизацию. Разобрав фары, удаляем из них рефлекторные модули и сами отражатели – в них необходимо выпилить отверстие под посадочное место светодиодных линз MTF-Light Active Night LED 2.8, крепящихся
в фарах на шпильке. Работа стандартная, так как с данным автомобилем мы неоднократно имели дело, поэтому справились за рабочий день – утром машина заехала в наш цех, а вечером уже вернули клиенту.

Фара в сборе, а также полируем стекла фар.

Итак, мы установили в фары KIA Rio линзы, теперь положение модулей нужно отрегулировать, поэтому до герметизации фары возвращаются на автомобиль, где мы выставляем их относительно горизонта с помощью
специального прибора и примеряем на линзах декоративные маски (бленды). Отрегулировав новую оптику, фары вновь снимаются и отправляются на герметизацию, а потом собранные фары окончательно возвращаются на место. Осталось только отполировать стекла фар до блеска, что мы и сделали с помощью валика стандартного размера и абразивного раствора 3М, благодаря чему пропускная способность стекол повысилась.

Светотеневая граница ближнего и дальнего света.

Вид фар с линзами.

Стоит ли говорить, что ситуация с головным светом автомобиля KIA Rio после установки в его фары светодиодных линз MTF-Light Active Night LED 2.8
улучшилась? Фотографии говорят сами за себя: ближний и дальний свет показали отличную яркость, светотеневая граница плотная, с равномерной заливкой и низкой боковой засветкой, так что новая оптика слепить
встречных автомобилистов не будет – это проверенный факт.

Автомобиль после работы.

И немного про красоту: согласитесь, фары с линзами создают определенный шарм автомобилю, теперь у него появились «глаза», чего не было с заводскими фарами. Сразу появилась строгость, стильность и аккуратность – авто воспринимается
совершенно иначе и дороже.

Записаться на установку светодиодных линз

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого –
обращайтесь!

Список и стоимость выполненных работ

• Установка линз в фары с мягким герметиком на шпильку

  12500 ₽

• Полировка 2-х фар без абразива

  1500 ₽

• Замена габаритной лампы на светодиодную (2шт.)

  300 ₽

Итого за работу 14300 ₽  (без запчастей)

Менеджер свяжется с вами в ближайшее время

Нажимая кнопку отправить, я даю своё согласие на обработку персональных данных

Для тех, кто часто передвигается на автомобиле, зачастую не хватает штатного света в салоне автомобиля. Так же многие владельцы Kia Rio 4 жалуются на свет багажника, который в темное время суток слабо освещает. Решить проблему с освещенностью достаточно просто — заменить штатные лампы на светодиодные.

Какая лампа установлена в подсветке багажника

На Киа рио 4 поколения, так же как и на предыдущем поколении, установлена лампа C10W длиной 31мм. Такие лампы устанавливаются на многих корейских автомобилях как в освещении салона, так и подсветке багажника и дополнительном освещении.

Инструкция по замене ламп

С помощью тонкой отвертки аккуратно отгибаем защелку плафона и вытаскиваем его из посадочного места.

Как заменить лампу ДХО в Рио 4 поколения мы писали здесь, о выборе и замене фильтра салона на Rio 4 у нас тоже есть подробная инструкция. Так же какие лампы установлены в фарах Ki RIO 4 поколения у нас есть статья.

Отсоединяем штекера питания от плафона

Опять же с помощью плоской тонкой отвертки отжимаем две защелки показанные на фото и аккуратно вытаскиваем корпус из рассеивателя

Теперь остается лишь извлечь старую лампу и установить новую. При установке светодиодной лампы нужны проверить полярность. То есть если лампа не горит, необходимо ее просто перевернуть в плафоне.

Сборка производится в обратной последовательности.

Некоторые автолюбители, вместо штатных ламп накаливания в подсветку багажника добавляют светодиодную ленту. Устанавливается она легко, а подсоединяется к контактам штатного плафона.

Описание

Комплект для замены штатных линз автомобиля Киа Рио 4 поколения в рестайлинговом кузове с 2020 г.в. с заводскими галогеновыми фарами.

Почему плохо светят фары на Киа Рио?

Владельцы автомобилей со штатными линзами зачастую сталкиваются с проблемой потери головного освещения. Заключается она в том, что со временем отражатель заводских линз выгорает, а модуль постепенно перестает освещать дорожное полотно. И простой заменой ламп тут не обойтись. Если Вы поняли, что ближний свет Вас не устраивает, а фары на дороге видно всё тусклее и тусклее, то пора задуматься о замене линз.

Как улучшить свет Киа Рио?

Мы предлагаем не только восстановить заводской свет фар Вашего автомобиля, но и улучшить его с помощью наших фирменных линз. А чтобы проще установить новые модули в штатные отверстия, нами были разработаны специальные переходные рамки под конкретный автомобиль. Задача данных рамок заключается в совмещении заводских отверстий, в которые были закреплены старые линзы с отверстиями новых модулей. Тем самым Вы значительно упрощаете процесс установки, при этом сохраняете положение линз и горизонт, а также не нарушаете надежность конструкции фары.

Какие линзы подойдут для замены?

Наши наборы адаптированы специально для автомобилейKia Rio 4 рестайлинг с 2020 г.в. с заводскими галогеновыми фарами. Сам комплект же выбирается исходя из Ваших предпочтений по типу свечения.

Бигалогеновые модули Hella 3R H7

Данный комплект подходит для замены штатных галогеновых линз. Если Вы не хотите переходить на другой тип свечения, а остаться на галогене, то выбирайте его. В набор входит:

• Бигалогеновые линзы Hella 3R H7 * 2 шт;
• Пружина крепления H7 лампы * 2 шт;
• Проводка для подключения шторки * 2 шт;
• Переходные рамки * 2 шт;
• Крепеж.

Биксеноновые модули Hella 3R

Если Вы хотите перейти с галогена на более яркий тип ксенонового свечения, то наша топовая версия модулей Hella 3R поможет выжать из него максимум. Для его установки дополнительно потребуется комплект ксенона. В набор входит:

• Биксеноновые линзы Hella 3R * 2 шт;
• Патрон крепления лампы D1/D2/D3/D4 * 2 шт;
• Проводка для подключения шторки * 2 шт;
• Переходные рамки * 2 шт.
• Крепеж.

Бисветодиодные модули Vision Bi-Led Advance

Если Вы хотите перейти на самый современный диодный тип освещения, то выбирайте данный комплект. В линзы уже встроены LED чипы и модули готовы к работе. Никаких дополнительных ламп и блоков не потребуется. В набор входит:

• Бисветодиодные линзы Vision Advance * 2 шт;
• Проводка для подключения шторки * 2 шт;
• Переходные рамки * 2 шт.
• Крепеж.

Что Вы получаете в результате замены

Улучшение качества света — высокая прибавка к яркости, а также правильная и четкая СТГ;

Более широкий пучок — Вы повышаете видимость в темное время суток за счет освещения не только своей полосы, но и всего дорожного полотна, а также обочин и съездов с дороги. Лучше видны пешеходы и животные.

Дополнительный дальний свет — все наши линзы имеют шторку управления ближним / дальним светом. При желании ее всегда можно легко подключить.

Надежность — Мы являемся торговой маркой и работаем напрямую с производителем по своему тех. заданию. Это позволяет вести свой дополнительный контроль качества и выбирать материалы, которые используются в изготовлении модулей. Никаких дешевых альтернатив в этом аспекте мы не ищем. Цель — получить максимально эффективную линзу в каждом типе свечения, а клиенту забыть о проблемах освещенности дороги на долгие годы.

Гарантия — Модули нашей фирмы имеют Российский Сертификат Соответствия, который является гарантом качества изделия и его соответствия требованиям национальных стандартов.

Работу по замене лампы противотуманной фары автомобиля «Киа Рио» лучше проводить на смотровой яме или эстакаде.

Замена ламп в левой и правой противотуманных фарах выполняются одинаково.

Сначала снимаем колесо.

2275-6-13-13-01

Для замены лампы крестообразной отверткой выворачиваем винт пистона.

2275-6-13-13-02

Вынимаем пистон крепления подкрылка к переднему бамперу.

Аналогично вынимаем второй пистон крепления подкрылка к переднему бамперу.

2275-6-13-13-03

Отгибаем передний подкрылок.

2275-6-13-13-04

Сжимаем два фиксатора колодки проводов.

2275-6-13-13-05

Отсоединяем колодку от лампы.

Поворачиваем лампу против часовой стрелки.

2275-6-13-13-06

Вынимаем лампу из корпуса фары.

Устанавливаем новую лампу H8 в обратной последовательности.

Замена лампы противотуманной фары Kia Rio

Работу по замене лампы противотуманной фары автомобиля «Киа Рио» лучше проводить на смотровой яме или эстакаде.

Очень часто автовладельцы обращаются в автосервис с неисправностями, устранить которые можно и без услуг специалиста. В этой статье я расскажу о замене лампы ближнего света на Киа Рио своими руками, которая займет не более пяти минут и не потребует никаких особых знаний и инструментов.

Какие лампочки нужны

В KIA Rio 1–3 поколений (всего их 4) лампа  ближнего света отвечает и за дальний свет. Она галогенная, имеет две спирали мощностью 55/60 Вт (ближний/дальний) и оснащена цоколем H4. Что касается автомобилей четвертого поколения, то в их фарах головного света может стоять как лампочка H4 (P43T), так и HB3 12v 65W.

Лампочки H4 (слева) и HB3, используемые в фарах головного света Киа Рио

Чтобы узнать, какая лампа где стоит, достаточно разобраться в отличиях оптики разных поколений Киа Рио.

Отличия оптики разных поколений

Автомобиль Киа Рио насчитывает 4 поколения, которые по годам выпуска распределяются следующим образом:

• I – 2000–2005 гг.;
• II – 2005–2011 гг.;
• III – 2011–2017 гг.;
• IV – с 2017 г. по настоящее время.

Внешне световые приборы в поколениях имеют отличия, но конструктивно они практически не изменились, а значит, не изменился и алгоритм замены источников дальнего/ближнего света. Исключение составляет лишь Киа Рио четвертого поколения: некоторые его модификации получили линзовые фары и лампочку HB3. Она односпиральная, но отвечает и за дальний, и за ближний свет.

Важно! В линзовых блок-фарах Киа Рио IV действительно за дальний и ближний отвечает один односпиральный прибор мощностью 65 Вт. В этих модификациях изменение светового потока и направление луча меняется электромеханической шторкой.

Какому производителю ламп отдать предпочтение?

Бытует мнение, что в Киа Рио предпочтительнее использовать лампочки именитых производителей – Philips, Osram и т. п. Но тут возникает серьезная проблема. Продукция этих фирм стоит немалых денег, и, как показала практика, не всегда подобные расходы себя оправдывают.

Лампочки менее известных компаний нередко работают ничуть не меньший срок, светят не хуже, но стоят намного дешевле. Исключение могут составлять лишь совсем уж откровенные китайские подделки типа «Phulups», изготовленные дядюшкой Ляо в гараже на коленках и стоящие по 5 центов за пучок.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Не стоит ассоциировать слово «китайский» с качеством на уровне «очень плохое». Существует множество китайских производителей, выпускающих собственную весьма качественную сертифицированную продукцию. Кроме того, немало уважаемых компаний (в том числе и российских) имеют производственные мощности в Китае и маркируют свою продукцию «Made in China» или «Produced in China».

Лампочки каких производителей можно порекомендовать для Киа Рио? Тут все зависит от бюджета и личных предпочтений, но я бы посоветовал обратить внимание на продукцию следующих компаний, которые я расположил в порядке убывания стоимости (но не характеристик – это очень спорный вопрос) их ламп:

• Philips.
• Osram Original.
• Bosch.
• HELLA.
• «Маяк».
• «ДиаЛуч».

Следует отдать должное конструкторам Киа Рио – замена ламп головного света в этих машинах очень проста. Ее можно выполнить прямо из моторного отсека, не разнося при этом сам автомобиль на куски, срывая, как с именитых брендов, бамперы, колеса, подкрылки, аккумуляторы и даже бензонасосы. Не надо валяться в грязи и искать эстакаду. Не нужно ехать на специализированную СТО, где за бешеные деньги добрый дядя с образованием в 3 класса церковно-приходской сделает все за 5 мин.

Инструментов тоже никаких не понадобится – только чистые хлопчатобумажные перчатки. Если лампочки на замену куплены загодя и лежат в багажнике, то установить их в Киа Рио на место сгоревших можно даже в чистом поле за считаные минуты.

Итак, открываем капот моторного отсека Киа Рио. Перед нами фары во всей красе. К правой доступ вообще свободный, к левой – слегка ограничен.

Доступ к правой (фото слева) и левой блок-фаре на Киа Рио практически свободный

Для замены лампочки дальнего/ближнего света с блок-фары необходимо снять защитную крышку. Делается это отворачиванием ее против часовой стрелки до упора.

Снятие защитной крышки с блок-фары Киа Рио

Под крышкой мы видим колодку питания, которую просто снимаем, потянув по оси лампы. Пойдет туго, но тянуть нужно без фанатизма.

Снятие колодки питания с фары Киа Рио

Сама лампочка крепится пружинным фиксатором, который я обозначил стрелкой.

Пружинное крепление лампочки головного света на Киа Рио

Отжимаем и откидываем пружину, теперь лампочку можно вынуть из гнезда.

Важно! Все действия по отсоединению колодки и демонтажу сгоревшей лампы производи предельно аккуратно. Сгоревшая лампочка может иметь трещины на колбе! Если ты раздавишь колбу сгоревшей лампочки, то придется демонтировать всю фару, чтобы извлечь из нее осколки.

Прежде чем браться за установку новой лампы, необходимо надеть перчатки, поскольку прикосновение к колбе галогенного источника света голыми руками недопустимо. Надеваем перчатки, берем новую лампу и устанавливаем ее на место сгоревшей. Защелкиваем пружинный фиксатор, надеваем на цоколь лампочки колодку питания, плотно заворачиваем защитную крышку. Включаем зажигание, проверяем работу фары.

Если у тебя линзовые фары 4-го поколения, то алгоритм замены лампочки не меняется. Просто вместо прибора H4 нужно установить лампу типа HB3 (см. раздел «Отличия оптики разных поколений»).

Где находится предохранитель ламп ближнего света на Киа Рио

Казалось бы, этот раздел не имеет никакого отношения к замене лампочек в фарах Киа Рио, но это не совсем так. Нередко случается, что после замены лампочек фары не оживают. Причина чаще всего проста. В момент сгорания галогенная лампа потребляет большой ток, и питающий ее предохранитель не выдерживает нагрузки.

Итак, если лампы исправны, но света так и нет, имеет смысл проверить предохранители, отвечающие за него. Они установлены, как и во всех автомобилях, в блоке предохранителей.

Предохранители, отвечающие за головной свет, находятся в моторном отсеке.

Расположение блока предохранителей в моторном отсеке

Местоположение же предохранителей в блоке следующее:

Местоположение предохранителей Киа Рио

Здесь нас интересуют позиции 31 и 28, отвечающие за питание правой и левой фары соответственно. Проверяем предохранители и, если обнаруживаем сгоревшие, меняем их, но после того как установили новые лампы.

Вот и все о головном свете автомобиля Киа Рио. Теперь ты без труда сможешь самостоятельно заменить в нем лампы, отвечающие за дальний и ближний свет.

Как поменять лампу в противотуманной фаре на Renault Logan 1 и 2 фазы

Замена лампы ближнего света Kia Cee’d

Свет в салоне ночью

Доброе время суток.

Владею авто Kia Rio 3 в течение полутора лет и никогда не задавались вопросом о смене света в салоне. Все вполне устраивало, но до того момента, как однажды не подвез знакомый на своей Ceed. В салоне авто стояли лампы от фирмы NeTuning.

Какого же было моё расстройство, когда я вернулась в салон своей машины! Небо и Земля по сравнению со светодиодами и простыми лампами накаливания.

Зашла на сайт NeTuning. Достаточно простой функционал сайта, очень легко найти необходимые лампочки для каждого авто. Можно воспользоваться поиском по конкретной машине, что очень удобно (не нужно гуглить и искать, какие лампочки для чего предназначены).

Цены разные, начиная от 200-300р за лампочку, заканчивая 4000р за комплект.

Комплект светодиодных ламп в салон авто на момент просмотра составлял 1800р. Для меня это показалось довольно внушительной суммой, привыкшей покупать лампочки за 100р/шт)))

Но оценив плюсы и минусы, решено было заказать данный комплект.

На сайте можно выбрать различные способы доставки – курьером, сдеком, почтой России.

Доставка очень быстрая, из Екатеринбурга в мой город в московской области заказ пришёл за 3 дня.

Разница ощутима, ночью в салоне светит, как днём!

Слева светодиодные лампы, справа простые

Единственный минус, скорее мой косяк, я заказала лампы, не зная, что есть Рио в комплектации с очечником и без, у меня его не оказалось, а комплект заказан был, где очечник есть. Лампочки встали, но кнопки включения на плафонах впереди теперь не работают. Плата мешает, упирается в кнопку, поэтому работают только с большой кнопки либо при открывании дверей.

Поэтому владельцы Рио, обращайте внимание на этот факт!

А так – все супер!

Друзья, всем привет!С момента покупки любого из своих авто меня всегда не устраивал желтый цвет моего освещения как снаружи, так и внутри. И сегодня настал тот момент, когда я ухожу в “белизну” или “синеву”. Постепенно планирую поменять все освещение на белое путем замены ламп местами на Led, а где то галоген. Сегодня начинаю серию записей в этом направлении.Еще до НГ с разницей в неделю перегорают 2 боковые лампы подсветки поворотов. Довольно таки удобная опция, к которой очень быстро привыкаешь. Конечно какого-то колоссального прибавления в свете не было, особенно на освещенных участках, но в темном дворе при повороте руля свет становился чуть шире и позволял увидеть коварные ямки и бордюры. Прослужили штатные лампы 1 год и 3 месяца и сгорели обе как я уже сказал с разницей в неделю. Совпадение?

Разумеется мысль о смене цветовой температуры меня посещала давно и чем не отличный повод к воплощению задуманного. Выяснив цоколь ламп, в боковой подсветке поворотов он Н7, поехал в ближайший автомагазин. Выбор многочисленный от галогена до Led, от дешевых до дорогих. Я решил взять галоген, так как включаются они редко и тот малый свет который они дают не стоит переплаты. Выбор пал на AVS LIGHT Atlas H7 55W 5000K. Да и если также год прослужат, то уже хорошо. Под мои задачи подходятОписаниеЛампы с повышенной светоотдачей .Автолампа AVS Atlas на 50% ярче стандартных ламп.Свет фар с этими лампами похож на свет фар с ксеноновыми лампами.(XENON EFFECT)Для ближнего/дальнего света, Для противотуманных фарХарактеристикиЦветовая температура: 5000 К.Световой поток: 1500 LmМощность: 55WНапряжение: 12 V.Цоколь : PX26d(H7)Свет: теплый белый

Что касается замены, то тут все просто:

1. Откручиваем крышку. Уплотнительная резинка держит крышку плотно, но приложив усилия открутить возможно

2. Далее видим фишку

3. Тянем фишку на себя

4. Лампа держится за счет металлической скобы. Оттягиваем в сторону и скоба освобождает лампу. Вытаскиваем лампу

Установка соответственно в обратной последовательности.Приступим к ночным испытаниям.

Разница в цветовой температуре, приятный белый цвет радует

Извиняйте за грязные фары и подкапотку. Исправлю, заменю

Ближний из салона

Поворот+ближний из салона

Ближний со стороны водительской двери

Поворот+ближний со стороны двери

Подведем итогиНа снегу заявленный производителем теплый белый цвет отсутствует, цвет холодный голубой. Объем света по сравнению со штатным не хуже, в темноте достаточно. К сожалению штатный свет уже не продемонстрирую. Для подсветки поворотов лампы отлично подойдут, но если честно не представляю их в ближнем и дальнем, возможно из-за большего размера отражателя свет будет +50% как заявляет производитель. На данном этапе я доволен покупкой, возможно в дальнейшем заменю их на Led когда перегорят.Спасибо за внимание!Всем добра

Woland

в клубе с 20.04.2012

KIA RIO 4 X-line Prestige 1.6 АКПП

Задняя комбинированная лампа

Посмотреть вложение 125382
Задний комбинированный фонарь (внешний)

1.Отсоедините отрицательную клемму аккумуляторной батареи.

2.Снимите крышку (A) комбинированного фонаря с помощью отвертки или специального съемника.
https://kiario.club/manualimages/sucbe7176c.gif

3.Выверните крепежные винты и снимите задний комбинированный фонарь (А).
https://kiario.club/manualimages/sucbe7177c.gif

4.Снимите уплотнение разъема заднего комбинированного фонаря (A).
https://kiario.club/manualimages/sucbe7178c.gif

5.Отсоедините разъем (А) заднего комбинированного фонаря.
https://kiario.club/manualimages/sucbe7179c.gif

1.Снимите задний комбинированный фонарь.

2.Извлеките лампу (B) стоп-сигнала/габаритного огня, вращая патрон (A) против часовой стрелки.
https://kiario.club/manualimages/sucbe7180c.gif

2.Извлеките лампу (B) указателя поворота, вращая патрон (A) против часовой стрелки.
https://kiario.club/manualimages/sucbe7181c.gif

3.Отсоедините разъем (А) заднего комбинированного фонаря.
https://kiario.club/manualimages/sucbe7182c.gif

4.Отверните крепежные гайки и снимите задний комбинированный фонарь (A).
https://kiario.club/manualimages/sucbe7183c.gif
https://kiario.club/manualimages/sucbe7184c.gif

2.Извлеките лампу (B) габаритного огня, вращая патрон (A) против часовой стрелки.
https://kiario.club/manualimages/sucbe7185c.gif

2.Извлеките лампу (B) фонаря заднего хода, вращая патрон (A) против часовой стрелки.
https://kiario.club/manualimages/sucbe7186c.gif

Высокорасположенный повторитель стоп-сигнала

1.Откройте крышку багажника.

2.Отсоедините разъем (A) от дополнительного стоп-сигнала.
https://kiario.club/manualimages/sucbe7174c.gif

3.Снимите патрон (А) лампы верхнего стоп-сигнала, затем извлеките лампу (В) верхнего стоп-сигнала.
https://kiario.club/manualimages/sucbe7175c.gif

Лампы подсветки номерного знака

2.Нажмите на стопорный штифт и снимите узел фонаря освещения номерного знака (А).
https://kiario.club/manualimages/sucbe7170c.gif

3.Отсоедините разъем (А) лампы подсветки номерного знака.
https://kiario.club/manualimages/sucbe7171c.gif

4.Снимите патрон (A) фонаря освещения номерного знака, затем извлеките лампу (B).
https://kiario.club/manualimages/sucbe7172c.gif

3.Выверните крепежные винты и снимите узел (А) передней противотуманной фары.
https://kiario.club/manualimages/sfbbe8064r.gif

Повторитель указателя поворота на внешнем зеркале заднего вида

2.Снимите зеркало (А) с держателя.
https://kiario.club/manualimages/sfbbe8052r.gifhttps://kiario.club/manualimages/NOTE_RUS.gif
Соблюдайте осторожность, чтобы не повредить фиксаторы (A).
https://kiario.club/manualimages/sfbbe8053r.gif

3.Выкрутить винты и демонтировать крышку внешнего зеркала (A).
https://kiario.club/manualimages/sfbbe8054r.gif
https://kiario.club/manualimages/sfbbe8055r.gif

4.Отсоедините разъем указателя поворота в наружном зеркале заднего вида (А).
https://kiario.club/manualimages/sfbbe8056r.gif

5.Выверните винт крепления, затем снимите указатель поворота (A) в боковом зеркале.
https://kiario.club/manualimages/sfbbe8057r.gif

Дневные ходовые огни (DRL)

3.Выверните винты крепления, затем снимите дневные ходовые огни (А).
https://kiario.club/manualimages/sfbbe8051r.gif

1. Передняя фара (Ближнего/дальнего света, двойной тип)
2 . Лампа указателя поворота
3 . Габаритный фонарь
4. Фонарь статического освещения на поворотах (SBL)5. Лампа противотуманной фары
6. Дневные ходовые огни (DRL)
7. Лампа потолочной консоли
8. Лампа указателя поворота (зеркало на двери/бок)

1. Габаритный огонь
2. Стоп-сигнал/габаритный фонарь
3. Стоп-сигнал
4 . Лампа указателя поворота

информация по лампам (мощность, тип лампы, цоколь) https://kiario.club/t14291/

Вячеслав Жилин

KIA RIO 4 Luxe 1.6 АКПП

кто ставил диодные лампы в головной свет?

Давыдов

ну судя по всему замена не самая тривиальная , производится со снятием бампера

это лишение прав

это понятно.хотя я ездил года два с диодами в ближнем и никто ничего не говорил.просто свет на рио совсем Г,хотелось бы поменять

Сергей Битюков

Есть тема здесь подробная, с описанием ламп и последствиями их установки.

Woland;, вопрос который думаю интересует многих: Без замены фонарей задних, лампы LED можно пристроить “малой кровью” к “люкс” и “комфорт”???

от этого они светодиодными не станут) а так диодные лампы есть с таким цоколем, можно менять

Тёмный я человек))) LED фонари задние всборе идут что ли, я надеялся что ленты вставляются и все)

В зависимости от комплектации в Kia Rio 4 поколения устанавливаются либо линзованные птф, либо дневные ходовые огни на месте птф. О том, какая лампа установлена в дхо и как произвести ее замену я расскажу в данной инструкции.

Дневные ходовые огни расположенные на месте птф оснащены лампами P21W 12v. Если говорить проще — это обычная одноконтактная лампа, которая используется так же в задних фонарях. Проблем с покупкой лампы для ходового огня не возникнет, необходимо лишь выбрать какую лампу установить — обычную или светодиодную.

• General Electric 1057 P21W от 35 руб
• KOITO 4514 P21W от 50 руб
• NARVA 17635 P21W от 20 руб
• Philips 12498CP P21W от 40 руб
• Philips 12498LLECOCP P21W от 55 руб (с увеличенным сроком службы)
• Bosch 1987302201 P21W от 25 руб
• Osram 7506-02B P21W от 30 руб

Светодиодные лампы

• MTF Light P21W360W P21W от 750 руб
• Philips 12898X1 P21W от 750 руб
• Xenite 1009296 4 SMD COB P21W от 1200 руб компл.
• Маяк 12-30T25/B-42 P21W от 350 руб

Помимо указанных выше светодиодных ламп, в магазинах можно найти и кучу других китайский аналогов по цене от 80 руб за штуку. Плюс дорогих ламп именитых брендов в том, что на них предоставляется гарантия, и в случае каких либо проблем с лампой, ее можно будет поменять.

Инструкция по замене ламп в ДХО Киа Рио 4

Для замены нам потребуется лишь плоская отвертка и немного свободного времени.

Выворачиваем колесо так, чтобы было удобно добраться до лампы и аккуратно поддев отверткой, вытаскиваем 3 клипсы крепления подкрылка к крылу.

После того, как вытащили три клипсы, отверткой поддеваем подкрылку и отгибаем в сторону, чтобы рука смогла пролезть в отверстие.

Пролезаем рукой и видим патрон с колодкой установленный в фонарь ДХО

Нажимаем на фиксатор и снимаем колодку, затем поворачиваем на пол оборота патрон и вынимаем его. Старая лампа вытаскивается из патрона так же на пол оборота.

Устанавливаем новую лампу, проверяем ее работоспособность включив зажигание и производим сборку в обратной последовательности.

Вполне понятно желание многих владельцев Kia Rio сэкономить на визите в сервисный центр, если речь заходит о сущих пустяках, например, неотложной замене перегоревшей лампочки. Перестала светить галогенка, закапризничал поворотник – с этими напастями можно справиться самостоятельно. Надо только проштудировать наш курс начинающего электрика и точно следовать приведенным ниже инструкциям.

Kia Rio

Галогенные лампы
дальнего/ближнего света: 150–460 руб.,
указателя поворота: 100–170 руб.

Галогенные лампы дальнего/ближнего света: 150–460 руб., указателя поворота: 100–170 руб.

Замена ламп в блок-фаре

Работы показаны на правой блок-фаре, на левой все операции осуществляются аналогично.

Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх.

Вынимаем лампу головного света из корпуса блок-фары. Устанавливаем новую лампу Н4 в обратной последовательности.

Для замены лампы габаритного света, потянув патрон, вынимаем его с лампой из корпуса блок-фары

Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности.

На заметку

Олег Гетманенко, редактор:

Олег Гетманенко

– Лампа головного света – галогенная. При замене не касайтесь пальцами колбы, так как жировые пятна могут вызвать местные потемнения стекла. Работайте в чистых перчатках. Если все же случайно дотронулись до лампы пальцами, протрите ее чистой ветошью, смоченной в спирте. В блок-фарах установлены галогенные лампы дальнего/ближнего света Н4 мощностью 60/55 Вт. В указателях поворота применяются лампы PY21W мощностью 21 Вт. Лампа габаритного света имеет обозначение W5W и мощность 5 Вт.

Замена лампы противотуманной фары

Работу выполняем на смот­ровой канаве или эстакаде.

Снятие блок-фары

Прежде всего необходимо снять передний бампер – тем самым обес­печиваем доступ к нижнему болту крепления блок-фары и освобождаем левый кронштейн ее крепления.

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема блок-фары.

Головкой «на 10» отворачиваем болт правого верхнего крепления блок-фары к кузову.

В 2022 году галогенная оптика в фарах выглядит несколько странно, и ладно бы речь шла об моделях прошлых лет, но нет – к нам заехал автомобиль Kia Rio X-Line (2022) текущего года выпуска с галогенными линзами и лампами в фарах. Разумеется, комплектации бывают разными – бюджетными и премиальными, со светодиодной или ксеноновой оптики, но тем не менее факт остается фактом – галоген на новой машине не вдохновляет. Собственно, именно поэтому к нам и обратился владелец, чтобы мы поменяли галогенные «стекляшки» с желтым светом на современные светодиодные лампы XS-Light LED HB3 с белым свечением. Без проблем, приступаем!

Исходная светотеневая граница, свет фар и вид авто в момент обращения.

Светодиодные лампы XS-Light LED HB3 являются непосредственно нашей разработкой. Так как наша компания уже больше десяти лет занимается автосветом, то мы прекрасно знаем всю подноготную ламп и линз различного типа. А так как на рынке не было устройств, которые бы на 100% отвечали нашим завышенным требованиям, то было принято решение создать собственный бренд светодиодов XS-Light, под которым бы мы предлагали автомобилистам действительно яркие и надежные LED-лампы, обеспечивая каждый комплект гарантией на 18 месяцев. Наши лампы излучают чисто-белый свет в температуре 5000K без синевы и желтизны, то есть, можно сказать, эталон для современных владельцев авто, которым желтый свет фар уже не катит.

Извлекаем старые галогенные лампы.

Установка новых светодиодов в ближний свет.

Установка светодиодов на КИА Рио Х-Лайн осуществляется без демонтажа бампера и фар, работа выполняется через подкапотное пространство и по времени занимает примерно полчаса. Сначала извлекаем галогенные лампы из линз в фарах, после чего устанавливаем на их место светодиодные лампы XS-Light LED HB3, которые важно зафиксировать в правильном положении на месте, чтобы добиться корректного распределения света от них по дорожному полотну. На работу мы также предоставляем гарантию, которая равна 12 месяцам, но обычно с эксплуатацией нового автосвета проблем не возникает.

Итоговая светотеневая граница и свет фар с новыми лампами.

Вид авто после работы.

Как видно на финальных фотографиях, разница между исходным ближним светом автомобиля Kia Rio X-Line (2022) и светом со светодиодами XS-Light LED HB3 весьма разительная. Теперь фары излучают мощный белый световой поток, у которого плотность заливки выше, чем у галогенных ламп. Такой головной свет повысит уровень комфорта и безопасности при поездках в темное время суток, да и просто смотрится очень красиво – транспортное средство воспринимается совершенно иначе; современно, стильно и аккуратно!

Записаться в установочный центр

Итого за работу 2000 ₽  (без запчастей)

Другие работы по автомобилям

KIA

Фильтр по услугам
